Når stort udstyr, pumpeenheder, rørledninger eller mobile systemer kræver pålidelig væskeoverførsel og samtidig tillade vibrationer og bevægelse,Fleksibel gummislange med stor diameterfraJIDONGDAgiver en praktisk tilslutningsløsning. Designet omkring en fleksibel gummislange, forstærkningsstruktur og flangede ender, kan den konfigureres til vand, havvand, gylle, mineralsk gylle, sand, grus, tailings og andre egnede industrielle medier.
Rørledningssystemer med stor diameter står ofte over for udfordringer, som stive rørføringer ikke let kan klare. Pumpevibrationer, udstyrsforskydning, installationsafvigelse og gentagen montering kan skabe yderligere belastning omkring tilslutningspunkter. En fleksibel gummislange kan give en kontrolleret fleksibel sektion mellem udstyr og rørledninger og samtidig opretholde den nødvendige transportkapacitet.
JIDONGDAs løsning kombinerer et gummislangelegeme med forstærkningslag og flangeforbindelser. Afhængigt af driftsbetingelserne kan strukturen omfatte forstærket stof og spiral ståltrådsstøtte til applikationer, der involverer tryk- eller vakuumkrav. Flangedimensioner kan også matches til gængse standarder eller kundetegninger, hvilket gør slangen velegnet til kundetilpassede industriprojekter.
Indholdsfortegnelse
- Hvad er en fleksibel gummislange med stor diameter?
- Hvorfor er fleksibilitet vigtig i store rørledningssystemer?
- Hvordan er slangen konstrueret?
- Hvad er de vigtigste fordele?
- Hvor er det almindeligt brugt?
- Hvilke tekniske parametre bør købere overveje?
- Hvordan skal købere vælge den rigtige slange?
- Hvordan kan levetiden understøttes?
- Ofte stillede spørgsmål
- Konklusion

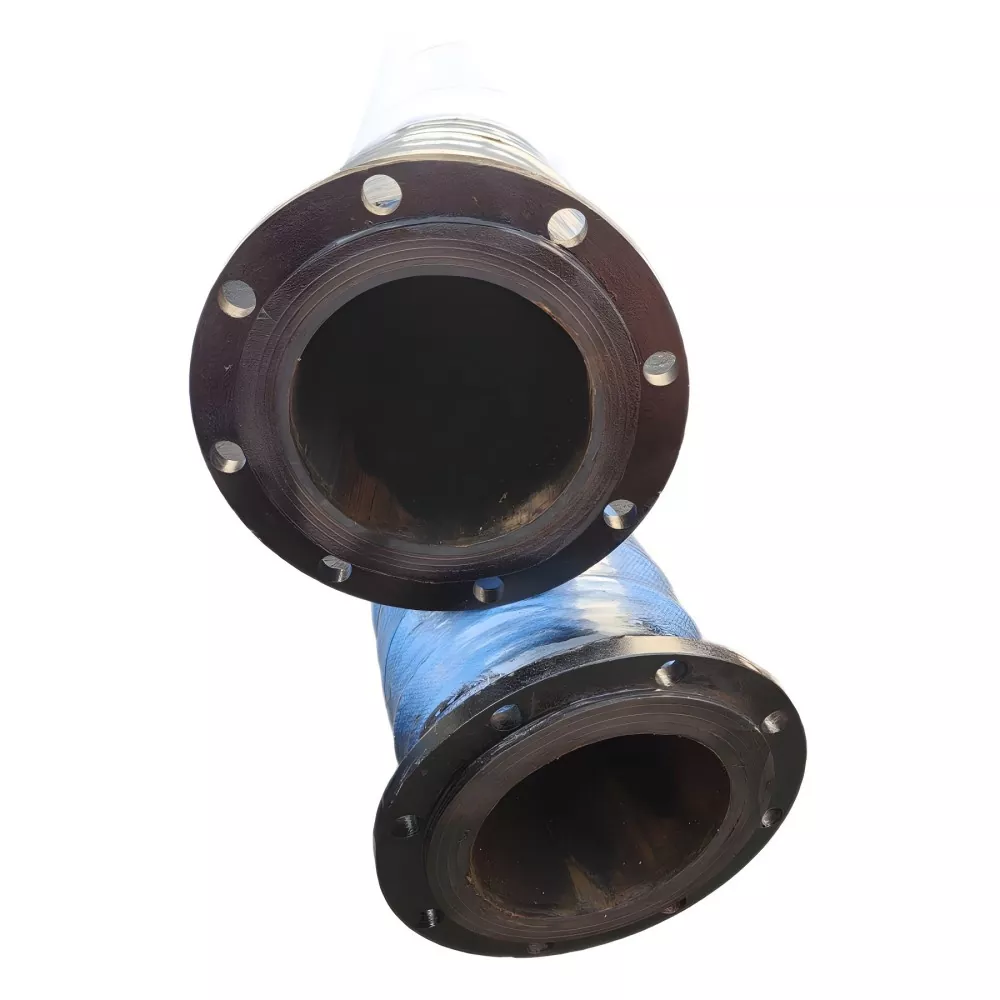

Hvad er en fleksibel gummislange med stor diameter?
En fleksibel gummislange med stor diameter er en industriel slangekonstruktion designet til at transportere væsker eller partikelholdige medier, mens den også fungerer som en fleksibel forbindelse mellem udstyr og faste eller mobile rørledninger.
I modsætning til en helt stiv forbindelse kan gummislangekroppen optage en vis grad af bøjning og forskydning. Flenger installeret i begge ender giver en boltet forbindelse med pumper, ventiler, rørledninger, fartøjer eller andet udstyr. Denne kombination gør slangen særlig anvendelig, hvor både transportkapacitet og tilslutningsfleksibilitet er vigtige.
Afhængigt af projektet kan slangen konfigureres til vand, havvand, gylle, mineralsk gylle, sand og grus, tailings og udvalgte industrielle medier. For slibende materialer skal den indre gummiblanding og forstærkningsstrukturen vælges i henhold til det faktiske medium og driftsforhold.
Hvorfor er fleksibilitet vigtig i store rørledningssystemer?
Store industrielle rørledninger udsættes ikke altid for statiske forhold. Pumper genererer vibrationer, mobilt udstyr skifter position, og installationstolerancer kan resultere i en lille fejljustering mellem tilsluttede komponenter. Hvis disse bevægelser overføres direkte til stive rør, kan der udvikles yderligere spændinger omkring samlinger og udstyrsgrænseflader.
En fleksibel gummislange skaber en fleksibel sektion i rørledningen. Dens evne til at bøje og rumme visse forskydninger kan hjælpe med at gøre udstyrsforbindelser mere tilpassede til virkelige driftsforhold.
- Hjælper med at imødekomme udstyrsvibrationer.
- Tillader visse rørledningsforskydninger.
- Giver fleksibilitet omkring udstyrsforbindelser.
- Kan forenkle tilslutninger, hvor installationspladsen er begrænset.
- Understøtter applikationer, der kræver fjernelse af udstyr eller gentagen installation.
- Kan konfigureres til forskellige medier og driftsforhold.
Den faktiske tilladte bøjningsradius, forskydningsområde, trykklassificering og installationsmetode skal altid bekræftes i forhold til den specifikke slangekonstruktion og projektkrav.
Hvordan er slangen konstrueret?
Ydeevnen af en gummislange med stor diameter afhænger af samspillet mellem dets indre gummilag, forstærkning, ydre gummilag og endeforbindelser. En korrekt valgt struktur hjælper slangen med at modstå de mekaniske og miljømæssige forhold, der forventes under service.
Indvendigt gummilag
Det indre gummilag er i direkte kontakt med det transporterede medium. Dets formulering bør derfor vælges i overensstemmelse med egenskaberne af det materiale, der transporteres, især når systemet håndterer slibende slam, mineralpartikler, havvand eller andre krævende medier.
Forstærket stoflag
Forstærkede stoflag hjælper med at understøtte slangestrukturen og bære trykbelastninger. Forstærkningsdesignet skal svare til den nødvendige diameter, tryk, længde og driftsbetingelser.
Spiral ståltrådsforstærkning
Når suge- eller vakuumstøtte er påkrævet, kan der indbygges en spiral ståltrådsarmeringsstruktur. Denne konfiguration bør specificeres i henhold til de faktiske vakuumforhold i stedet for udelukkende at vælges på basis af slangens diameter.
Ydre lag af gummi
Det ydre gummilag yder beskyttelse mod miljøpåvirkning og bidrager til slangens modstandsdygtighed over for ekstern ældning og driftsforhold.
Flangede ender
Flanger giver en praktisk boltet forbindelse mellem slangen og den omgivende rørledning eller udstyr. JIDONGDA kan konfigurere kulstofstål, rustfrit stål eller andre flangematerialer i henhold til applikationen, standarden eller kundetegningen.
Hvad er de vigtigste fordele?
At vælge den passende fleksible slange kan løse flere almindelige udfordringer i transportsystemer med stor diameter. De vigtigste fordele omfatter:
- Fleksibel tilslutningsevne:Gummikroppen tillader visse bøjninger og forskydninger, hvilket gør den velegnet til udstyrsgrænseflader påvirket af vibrationer eller bevægelse.
- Storstrømstransport:En stor indvendig diameter kan understøtte højvolumen medieoverførsel, hvor projektforhold kræver større flowkapacitet.
- Praktisk flangeintegration:Flangede ender kan matches med almindelige standarder eller tilpasses efter tekniske tegninger.
- Tilpasbar forstærkning:Stofforstærkning og valgfri spiral ståltrådsstrukturer kan vælges i henhold til tryk- og vakuumkrav.
- Medietilpasningsevne:Egnede indre gummiblandinger kan vælges til vand, gylle, mineralsk gylle, sand, grus og andre specificerede medier.
- OEM og ODM fleksibilitet:Diameter, længde, tryk, vakuum, temperatur, flangekonfiguration, gummiblanding og farve kan tilpasses til ikke-standard applikationer.
Hvor er det almindeligt brugt?
Anvendelsen af en fleksibel flangeslange med stor diameter strækker sig på tværs af industrier, hvor store mængder materialeoverførsel og fleksible udstyrstilslutninger er påkrævet.
| Industri | Typisk anvendelse | Nøgleovervejelse |
|---|---|---|
| Minedrift | Transport af mineralsk gylle og tailings | Slid, partikelstørrelse, koncentration, tryk |
| Uddybning | Overførsel af gylle, slam og sand | Vakuum, slid, flowhastighed, fleksibilitet |
| Havne | Væske- og materialetransport med stort flow | Diameter, medium kompatibilitet, flangetilpasning |
| Sand & Grus | Vand-sandblandinger og partikeltransport | Slidstyrke og forstærkning |
| Byggemaskiner | Fleksible pumpe og mobile rørledningsforbindelser | Bevægelse, bøjningsrum, tryk |
| Industriel transport | Industrielt vand, gylle og egnede medier | Temperatur, tryk, gummiblanding |
For projekter, der involverer specialiserede medier eller alvorlige driftsforhold, bør købere give detaljerede ansøgningsoplysninger, før de afslutter slangekonstruktionen.
Hvilke tekniske parametre bør købere overveje?
En slange bør ikke vælges udelukkende efter nominel diameter. En komplet specifikation skal tage højde for de mekaniske, kemiske, termiske og tilslutningskrav til applikationen.
| Parameter | Hvorfor det betyder noget |
|---|---|
| Indvendig diameter | Bestemmer tilgængelig flowpassage og tilslutningsstørrelse. |
| Længde | Påvirker installationsgeometri, bevægelsestillæg og bøjningsforhold. |
| Arbejdstryk | Bestemmer den nødvendige forstærkning og overordnede slangekonstruktion. |
| Arbejdsvakuum | Vigtigt til sugeapplikationer og valg af vakuumstøttestrukturer. |
| Arbejdstemperatur | Bestemmer, om den valgte gummiblanding er egnet til mediet og miljøet. |
| Formidlingsmedium | Påvirker valg af gummiblanding og krav til slidstyrke. |
| Flowhastighed | Hjælper med at bestemme den passende diameter og driftskonfiguration. |
| Flange Standard | Sikrer kompatibilitet med parringsudstyret eller rørledningen. |
JIDONGDAs produktinformation indikerer, at flangeforbindelser kan konfigureres i henhold til GB, DIN, ANSI, JIS, ASME eller kundetegninger. Endelige specifikationer bør bekræftes baseret på det faktiske projekt i stedet for antaget ud fra en generel katalogbeskrivelse.
Hvordan skal købere vælge den rigtige slange?
For industrielle indkøbsteams kan levering af fuldstændig driftsinformation på tilbudsstadiet gøre teknisk bekræftelse mere effektiv. Et nyttigt specifikationsark bør indeholde:
- Påkrævet indvendig diameter.
- Samlet slangelængde.
- Normalt og maksimalt arbejdstryk.
- Nødvendigt vakuumtryk til sugeservice.
- Type transportmedium.
- Drifts- og omgivelsestemperatur.
- Påkrævet flowhastighed.
- Påkrævet bøjnings- eller forskydningsområde.
- Flangestandard og dimensioner.
- Påkrævet mængde og leveringsdestination.
Slibemidler kræver yderligere information. For eksempel bør mineralopslæmningsprojekter identificere partikelstørrelse og -koncentration, så den indre gummi- og forstærkningsstruktur kan evalueres korrekt.
Købere kan også gennemgå relaterede løsninger såsom gummislange med stor diameter, gummislange med stor diameter og andre gummislangeløsninger med stor diameter, når de sammenligner forskellige rørledningskrav.
Hvordan kan levetiden understøttes?
Korrekt installation og regelmæssig inspektion er vigtigt for at opretholde ydeevnen af enhver industriel gummislange. Selv en korrekt konstrueret slange kan opleve for tidlig skade, hvis den installeres forkert eller betjenes uden for de bekræftede grænser.
- Overskrid ikke det bekræftede arbejdstryk, vakuumtryk eller temperaturområde.
- Undgå at strække, vride eller bøje slangen kraftigt under installationen.
- Tjek den ydre gummioverflade for revner, buler, snit og unormalt slid.
- Efterse flangeforbindelser for lækage og tegn på løsning.
- Overvåg slanger, der bruges med slibende medier for usædvanlige slidmønstre.
- Stop driften og revurder arbejdsforholdene, hvis strukturelle skader eller unormalt slangekollaps observeres.
Installationen skal også sikre, at flangefladerne, boltehullerne, tætningsoverfladerne og de tilhørende komponenter er korrekt justeret. Slangen må ikke tvinges i en position, der skaber unødvendig mekanisk belastning.
Ofte stillede spørgsmål
Hvad er de vigtigste fordele ved en fleksibel flangeslange med stor diameter?
Dens primære fordele er kombinationen af transportkapacitet med stor diameter og fleksibel tilslutningsevne. Det kan bruges, hvor udstyrsvibrationer, rørledningsforskydning, installationsafvigelse eller mobilt udstyrsbevægelse skal imødekommes.
Kan JIDONGDA fremstille flangen i henhold til kundetegninger?
Ja. Flangekonfigurationer kan bekræftes i henhold til gældende standarder, dimensioner, tilslutningskrav eller kundetegninger. Flangematerialet kan også vælges i henhold til projektets krav.
Kan denne type slange bruges til mineralsk gylle?
Ja. Den kan konfigureres til mineralsk gylleapplikationer. Imidlertid bør partikelstørrelse, gyllekoncentration, strømningshastighed, tryk, temperatur og slidforhold angives, så den passende indre gummiblanding og forstærkningsstruktur kan evalueres.
Kan slangen tilpasses til ikke-standard applikationer?
Ja. Tilpasning kan dække diameter, længde, tryk, vakuumtryk, temperatur, flangekonfiguration, gummiblanding og farve. Kundetegninger, prøver eller detaljerede tekniske parametre kan bruges under specifikationsbekræftelsen.
Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?
De mest nyttige oplysninger omfatter indvendig diameter, længde, arbejdstryk, vakuumbehov, transportmedium, temperatur, flowhastighed, bøjnings- eller forskydningskrav, flangestandard, flangedimensioner, mængde og destination.
Hvad er den typiske leveringstid?
Standardprodukter kan generelt arrangeres inden for cirka 7-20 arbejdsdage, mens tilpassede produkter og specielle specifikationer skal bekræftes i henhold til de faktiske ordrekrav.
Konklusion
En velvalgt fleksibel slange med stor diameter kan give en effektiv forbindelse mellem højkapacitetsrørledninger og udstyr, hvor bevægelse, vibrationer, installationsafvigelse eller krævende medier er involveret. Kombinationen af fleksibel gummikonstruktion, forstærkningslag og flangeforbindelser gør denne slange velegnet til en bred vifte af minedrift, uddybning, havne, byggeri, sand og grus og industrielle transportapplikationer.
JIDONGDA understøtter tilpassede konfigurationer baseret på diameter, længde, tryk, vakuum, temperatur, transportmedium, flangekrav og gummiblanding. For projekter, hvor standardslangespecifikationer ikke fuldt ud kan matche installationsbetingelserne, giver komplette tekniske oplysninger det muligt at evaluere slangestrukturen og forbindelseskonfigurationen mere nøjagtigt. Hvis du køber en pålidelig løsning til en krævende rørledningsforbindelse,kontakt osmed dine tegninger, driftsparametre eller projektkrav for at diskutere en passende tilpasset slangeløsning med JIDONGDA.
