Kina lynkoblingsleverandør

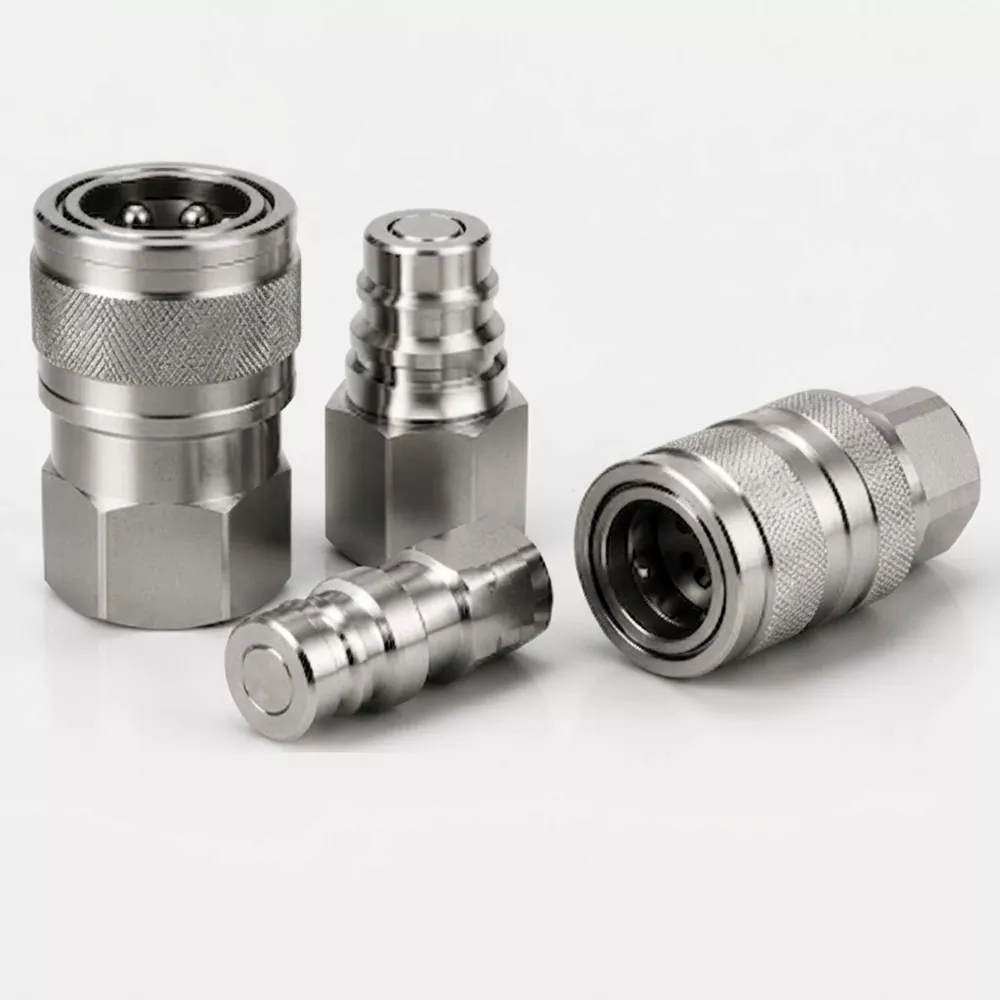

I væskekraftsystemer, enHurtigkoblinger en mekanisk enhed, der muliggør hurtig og sikker tilslutning og frakobling af væskeledninger uden behov for værktøj eller komplicerede procedurer. Disse komponenter er kritiske i hydrauliske, pneumatiske og køleapplikationer, hvor effektivitet, sikkerhed og minimalt væsketab er topprioriteter. Hos JIDONGDA har vi brugt årtier på at forfine designet og fremstillingen af ​​hurtigkoblinger for at imødekomme de krævende krav fra globale industrier. Vores portefølje spænder over en bred vifte af konfigurationer, materialer og trykklassificeringer, hvilket muliggør problemfri integration i landbrugsmaskiner, entreprenørudstyr, industrielle automationslinjer og autoserviceværktøjer.

Almindelige applikationer og industribrug

• Landbrug:Hurtigkoblinger på traktorens hydrauliske fjernbetjeninger muliggør hurtige redskabsskift. JIDONGDAs ISO 5675 Pioneer-type koblinger bruges i vid udstrækning på læssere og ballepressere, forsynet med støvhætter og højstrømsventiler for at reducere varmeopbygningen.
• Byggeri og jordflytning:Gravemaskiner, minilæssere og hjullæssere er afhængige af flade lynkoblinger til at drive redskaber som hamre og gribere. JIDONGDA JD-FF serien modstår høje impulstryk og modstår brinelling på låsekuglerne.
• Industrielle maskiner:Presser, sprøjtestøbemaskiner og hydrauliske kraftenheder bruger hurtigkoblinger til manometerforbindelser, cylinderporte og modulært værktøj. Den kompakte JD-A-CS-serie foretrækkes for sit push-to-connect ærmedesign.
• Bilservice:Luftværktøj på værksteder bruger letvægts hurtigkoblinger af messing. JIDONGDAs JD-PN-serie tilbyder enhåndsbetjening og høj luftstrøm til slagnøgler og sprøjtepistoler.
• Jernbane og Marine:Rustfri stålkoblinger med FKM-tætninger anvendes i bremsesystemer og lugehydraulik. Disse koblinger gennemgår typegodkendelsesprøvning i henhold til DNV- eller ABS-standarder.

Kvalitetskontrol og testprocedurer hos JIDONGDA

Hvert lynkoblingsparti produceret af JIDONGDA gennemgår en omfattende kvalitetssikring. Råvarer inspiceres med et spektrometer for at verificere den kemiske sammensætning. Efter bearbejdning måles kritiske dimensioner med CMM (koordinatmålemaskiner) og optiske komparatorer. Funktionel test omfatter følgende trin:

• Bevis tryktest ved 1,5 gange det nominelle arbejdstryk i 3 minutter, med ingen ekstern lækage tilladt.
• Sprængtryksprøvetagning, hvor koblinger skal overstige 4 gange det nominelle arbejdstryk uden brud.
• Vakuumlækagetest for pneumatiske koblinger, hvor trykfaldet skal være mindre end 0,01 bar over 30 sekunder.
• Måling af forbindelseskraft og aftrækskraft, der sikrer ensartet brugerindsats og overholdelse af ISO-grænser.
• Saltspraytest (ASTM B117) for pletterede komponenter, målrettet ≥720 timer mod rød rust.

JIDONGDA har et internt testlaboratorium, der er udstyret med multi-station udholdenhedsrigge, der cykler koblinger kontinuerligt i månedsvis. Disse data driver forbedringer i overfladefinish og varmebehandling, hvilket resulterer i produkter, der er blevet taget i brug af førende OEM'er verden over.

FAQ

Hvad er forskellen mellem ISO 7241-1 A og ISO 7241-1 B lynkoblinger?

Den primære forskel ligger i ventilmekanismen og dimensionerne. ISO 7241-1 A (også kaldet "poppet" type) bruger en tallerkenventil i begge halvdele og er almindelig i landbruget og almindelige hydrauliske applikationer. ISO 7241-1 B (ofte omtalt som "kugle"-typen) har et kugleventildesign og kan udskiftes med Parker 60-serien og lignende industrielle koblinger. Mens begge standarder deler samme ydre diameter gevind i mange størrelser, er den indvendige tætningsgeometri ikke udskiftelig. Forsøg på at forbinde en A-halvdel med en B-halvdel vil resultere i uoverensstemmende flow og potentiel lækage. JIDONGDA fremstiller begge familier med tydelige kropsmærker for at undgå forvirring på stedet.

Kan JIDONGDA lynkoblinger bruges med vand eller aggressive kemikalier?

Ja, men valget af materiale og tætning skal være passende. For vandbaserede væsker risikerer brug af kulstofstålkoblinger korrosion, selv med zinkbelægning. JIDONGDA anbefaler rustfri stål (SS316) kroppe kombineret med EPDM tætninger til deioniseret vand eller kølekredsløb. Til aggressive kemikalier såsom visse fosfatestere eller bremsevæsker er FKM-tætninger tilrådeligt, og den fugtede metaloverflade kan kræve strømløs fornikling. Vores ingeniørteam kan gennemgå det specifikke væskekompatibilitetsdiagram og foreslå den optimale konfiguration. Vi tilbyder også koblinger med PTFE-støtteringe for ekstrem kemikalieresistens.

Hvordan forhindrer jeg fastklemt tryk, når jeg afbryder?

Indespærret tryk kan gøre genforbindelse vanskelig eller farlig. JIDONGDA adresserer dette på to måder. For det første har vores standard fladfladekoblinger (JD-FF-serien) et tilslutnings-undertryksdesign, der gør det muligt at skubbe hanspidsen ind, selv når hunkroppen er under tryk, op til en vis grænse (typisk 40 bar for hansiden). For det andet tilbyder vi specialiserede skruekoblinger til højtryksudløsning. Alternativt kan et trykaflastningsværktøj eller en kobling med indbygget udluftningsventil anvendes. Følg altid sikre hydrauliske procedurer, og brug beskyttelsesudstyr, når du arbejder med ledninger under tryk.

Hvilken vedligeholdelse er nødvendig for hurtigkoblinger for at sikre lang levetid?

Regelmæssig vedligeholdelse er minimal, men afgørende. Efterse koblingen for ydre skader, korrosion eller slid på låsekuglerne og rillen efter hver 500 timers drift. Rengør de sammenkoblende overflader og støvhætter før tilslutning for at forhindre, at forurening trænger ind. Smør O-ringene med kompatibelt fedt med jævne mellemrum, hvis koblingen forbliver afbrudt i længere perioder. I snavsede miljøer skal der monteres beskyttelseshætter på begge halvdele, når de ikke er i brug. JIDONGDA leverer udskiftningstætningssæt og støvhætter, og vi anbefaler at udskifte tætninger efter cirka 100.000 cyklusser, eller når der observeres lækage ved standardtryk.

Tilbyder JIDONGDA ikke-standard gevindkonfigurationer eller brugerdefinerede hurtigkoblinger?

Absolut. Mens vi lagerfører en bred vifte af standardgevind (BSPP, NPT, SAE, metrisk), er tilpassede gevind og kropsstørrelser en del af vores daglige forretning. Vi kan bearbejde specialgevind såsom JIC 37° flare eller ansigtsforseglet O-ringsbov, og vi kan ændre den samlede længde eller hex-konfiguration. For store OEM-kunder kan JIDONGDA designe en dedikeret koblingsenhed med specifikke flowkarakteristika, integrerede kontraventiler eller farvekodede ærmer. Minimumsordremængder gælder, og vores ingeniørteam vil arbejde med dig fra prototype til fuld produktion ved at bruge 3D-modeller og FEA-analyse til at validere designet før bearbejdning.

Hvordan identificerer jeg den korrekte udskiftningshurtigkobling til mit udstyr?

Identifikation involverer kontrol af flere parametre. Mål først gevindstørrelsen og stigningen med en gevindmåler. For det andet skal du bestemme profilen af ​​den parringsnæse - sammenlign den med ISO-standard silhuetter for A, B, flad ansigt eller Pioneer typer. For det tredje skal du bemærke låsemetoden: kuglelås, stiftlås eller gevindkrave. Overvej endelig påføringstrykket og væsken. Hvis du kan give det originale varenummer eller et foto med dimensioner, kan JIDONGDAs tekniske supportteam krydshenvise det til vores serie. Vi opretholder en omfattende udvekslingsdatabase, der dækker populære mærker, hvilket muliggør hurtig og præcis udskiftning.
