Hvordan kan en dobbeltkugle gummiudvidelsesfuge forbedre rørledningens fleksibilitet og vibrationskontrol

JIDONGDAlevererDobbelt kuglegummi ekspansionsledtil industrielle rørledningssystemer, der kræver pålidelig vibrationsisolering, bevægelseskompensation og tilslutningsfleksibilitet. Denne fleksible komponent er designet med en dobbeltkugle gummikrop, forstærkede stoflag og rustfrit stålnetbeskyttelse, og er velegnet til krævende rørapplikationer, der involverer pumper, kompressorer, vandsystemer, luft, olie, milde kemikalier og andre industrielle væsker.

En dobbeltkugle ekspansionsfuge er designet til at absorbere rørledningsbevægelser og samtidig medvirke til at reducere vibrationer og stress, der overføres fra tilsluttet udstyr til rørsystemet. Sammenlignet med en enkeltkuglestruktur giver dens tokuglegeometri yderligere fleksibilitet og bevægelsesabsorption. JIDONGDA tilbyder forstærkede gummiekspansionsfuger ved hjælp af materialer som EPDM, NBR og Neopren, med flerlags stofforstærkning og et udvendigt rustfrit stålnet. Afhængigt af designet kan tilgængelige specifikationer dække DN32–DN600, PN10/PN16/PN25 trykklasser og temperaturområder fra -20°C til +120°C, med specielle forbindelser tilgængelige til højere temperaturer.

Indholdsfortegnelse

1. Hvad er en dobbeltkuglegummi ekspansionsled?
2. Hvorfor er det vigtigt i industrielle rørsystemer?
3. Hvordan er samlingen opbygget?
4. Hvad er de vigtigste præstationsfordele?
5. Hvilke tekniske specifikationer skal købere tjekke?
6. Hvor kan det bruges?
7. Hvordan skal købere vælge den rigtige model?
8. Hvad skal overvejes under installationen?
9. Ofte stillede spørgsmål
10. Hvordan kan du anmode om en skræddersyet løsning?

Hvad er en dobbeltkuglegummi ekspansionsled?

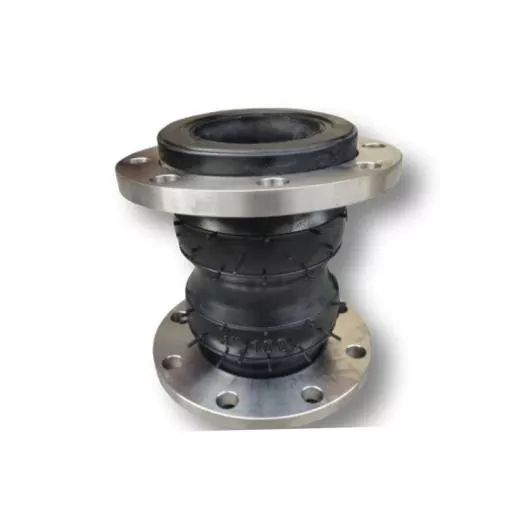

En dobbeltkugle gummiekspansionsled er en fleksibel rørledningsforbindelseskomponent bestående af to sfæriske gummisektioner. Dens primære formål er at imødekomme bevægelse og reducere transmissionen af ​​vibrationer mellem udstyr og tilsluttede rør.

I modsætning til stive rørforbindelser kan den fleksible gummistruktur reagere på aksial, lateral og vinkelbevægelse. Dette gør samlingen særlig anvendelig omkring roterende eller frem- og tilbagegående udstyr, hvor vibrationer og trykudsving kan lægge yderligere belastning på rørledninger.

Dobbeltkuglekonfigurationen er især nyttig, når et rørsystem kræver større fleksibilitet og vibrationsabsorbering, end en konventionel enkeltkugleforbindelse kan give. Den sfæriske geometri fordeler bevægelse gennem det fleksible gummilegeme i stedet for at koncentrere al bevægelse ved et stift forbindelsespunkt.

For købere, der sammenligner gummiekspansionsfuger, bør dobbeltkugledesignet evalueres i henhold til driftstryk, temperatur, medier, bevægelseskrav, flangekonfiguration og installationsforhold.

Hvorfor er det vigtigt i industrielle rørsystemer?

Industrielle rørledninger udsættes sjældent for fuldstændig statiske forhold. Pumper starter og stopper, kompressorer genererer mekaniske vibrationer, væsker skaber tryksvingninger, og temperaturændringer får tilsluttede komponenter til at udvide sig eller trække sig sammen.

Uden tilstrækkelig fleksibilitet kan disse dynamiske kræfter overføres direkte til rør, flanger, ventiler, pumper og andet udstyr. Over tid kan gentagen belastning bidrage til træthed, forbindelsesspænding, lækage eller for tidligt slid på komponenter.

En fleksibel ekspansionsfuge hjælper med at isolere disse effekter. Dens gummilegeme giver en kontrolleret bevægelseszone mellem stive rørsektioner, mens forstærkningslag understøtter strukturen under driftsbelastninger.

• Absorberer udstyrsgenererede vibrationer.
• Kompenserer for rørledningsbevægelser.
• Hjælper med at reducere stresskoncentration omkring forbindelser.
• Optager termisk bevægelse og installationstolerancer.
• Understøtter mere stabil drift af dynamiske rørsystemer.
• Hjælper med at beskytte tilsluttet udstyr mod overdreven vibrationstransmission.

Hvordan er samlingen opbygget?

Ydeevnen af ​​en fleksibel ekspansionsfuge afhænger i høj grad af dens geometri, gummiblanding, forstærkningsstruktur og forbindelsesdesign. En typisk forstærket dobbeltkuglekonfiguration kombinerer flere funktionelle lag.

Dobbeltkugle gummilegeme

Geometrien med to kugler skaber en fleksibel arbejdssektion, der er i stand til at håndtere bevægelser i flere retninger. Den buede struktur tillader også deformation uden at være afhængig af en fuldstændig stiv forbindelse.

Flerlags stofforstærkning

Stofforstærkning er indbygget i gummikroppen for at forbedre trykmodstand og træthedsholdbarhed. Armeringsstrukturen vælges i henhold til den nødvendige trykklasse og anvendelsesforhold.

Netbeskyttelse i rustfrit stål

Et eksternt netlag i rustfrit stål kan give yderligere mekanisk beskyttelse og strukturel støtte. Det er særligt værdifuldt i miljøer, hvor dilatationsfugen udsættes for dynamiske belastninger og gentagne vibrationer.

Flangeforbindelse

Flangeender giver en praktisk metode til at forbinde den fleksible samling med eksisterende rør. Korrekte flangedimensioner, boltemønstre, valg af pakning og justering er vigtige for at opretholde tætningsydelsen.

Hvad er de vigtigste præstationsfordele?

Værdien af ​​en dobbeltkugle gummiekspansionsfuge strækker sig ud over simpel rørledningsfleksibilitet. Dens konstruktion løser adskillige almindelige udfordringer i industrielle rørsystemer.

Disse egenskaber gør produktet velegnet til applikationer, hvor en konventionel stiv konnektor muligvis ikke giver tilstrækkelig fleksibilitet eller vibrationsisolering.

Hvilke tekniske specifikationer skal købere tjekke?

Valg af en fleksibel samling bør starte med de faktiske driftsforhold i stedet for blot at vælge en nominel rørdiameter. Følgende specifikationer er særligt vigtige ved evaluering af et dobbeltkugledesign.

Faktisk udvælgelse bør altid være baseret på det komplette systemdesign. Tryk, temperatur, væskesammensætning, bevægelsesamplitude, flangedimensioner og installationsmiljø bør bekræftes før produktion.

Hvor kan det bruges?

En fleksibel dobbeltkugleforbindelse er især relevant for rørsystemer, hvor vibrationer, bevægelse eller mekanisk belastning ikke kan elimineres fuldstændigt.

Pumpe- og kompressorsystemer

Pumper og kompressorer er almindelige kilder til mekanisk vibration. Installation af en fleksibel samling i nærheden af ​​udstyret kan hjælpe med at begrænse overførslen af ​​vibrationer til den tilsluttede rørledning.

Vand- og væskerør

Vandbehandling, industriel vandcirkulation og generelle væsketransportsystemer kan bruge gummiekspansionsfuger til at rumme bevægelse og samtidig bevare fleksible forbindelser.

Industrielle proceslinjer

Systemer, der transporterer kompatible olier, luft, milde kemikalier og andre industrielle væsker kan bruge forskellige gummiblandinger i henhold til den påkrævede mediemodstand.

Komplekse rørledningslayouts

Hvor flere rørsektioner, udstyrsforbindelser og strukturelle tolerancer skaber tilpasningsudfordringer, kan en korrekt valgt fleksibel samling give yderligere bevægelseskapacitet.

Hvordan skal købere vælge den rigtige model?

Indkøbsteams bør give detaljerede driftsoplysninger, når de anmoder om et tilbud. Dette gør det muligt for producenten at matche gummiblandingen, forstærkningen, størrelsen, trykklassificeringen og forbindelseskonfigurationen til den faktiske anvendelse.

1. Bekræft rørdiameter:Identificer den nødvendige DN eller nominelle rørstørrelse.
2. Tjek driftstryk:Vælg en trykklasse, der er egnet til normale og forbigående driftsforhold.
3. Identificer driftstemperatur:Overvej både normal temperatur og potentiel toptemperatur.
4. Angiv mediet:Vand, olie, luft, kemikalier og andre væsker kan kræve forskellige gummiblandinger.
5. Mål bevægelse:Bestem forventet aksial, lateral og vinkelbevægelse.
6. Bekræft flangedimensioner:Bolthulsmønstre og forbindelsesdimensioner skal passe til rørledningen.
7. Overvej installationsmiljøet:Udendørs eksponering, vibrationsintensitet og omgivende udstyr kan påvirke den endelige konfiguration.

Angivelse af disse detaljer tidligt kan reducere specifikationsfejl og gøre OEM-tilpasning mere effektiv.

Hvad skal overvejes under installationen?

Selv en korrekt konstrueret ekspansionsfuge kræver korrekt installation. Den fleksible krop bør ikke behandles som en erstatning for korrekt rørstøtte eller justering.

• Kontroller flangejusteringen, før du spænder boltene.
• Brug kompatible pakninger og korrekt specificerede fastgørelsesanordninger.
• Undgå overdreven strækning, kompression eller vridning under installationen.
• Sørg for, at tilstødende rør er korrekt understøttet.
• Undgå, at skarpe genstande eller eksterne komponenter beskadiger gummilegemet.
• Bekræft, at driftsbevægelsen forbliver inden for det beregnede kompensationsområde.
• Efterse samlingen med jævne mellemrum for synligt slid, revner, deformation eller forbindelsesproblemer.

Korrekt installation hjælper samlingen med at udføre i overensstemmelse med dets tilsigtede design og kan reducere unødvendig mekanisk belastning af det fleksible element.

Ofte stillede spørgsmål

1. Hvad er den største fordel ved et dobbeltkuglegummi ekspansionsled?

Den vigtigste funktionelle fordel er dens evne til at give øget bevægelsesabsorption og vibrationsisolering gennem en dobbeltkugle fleksibel struktur.

2. Hvilke materialer er tilgængelige til gummikroppen?

Fælles materialevalg omfatter EPDM, NBR og Neopren. Skræddersyede gummiblandinger kan også overvejes, når driftsmediet eller temperaturen kræver en specifik formulering.

3. Hvilke trykklasser er tilgængelige?

Afhængigt af strukturen og applikationskravene kan konfigurationer designes til PN10, PN16 eller PN25 arbejdstrykklasser.

4. Hvilke størrelser kan tilpasses?

Det refererede produktsortiment dækker DN32 til DN600, mens større størrelser kan overvejes i henhold til projektkrav og tekniske specifikationer.

5. Kan den bruges i nærheden af ​​pumper og kompressorer?

Ja. Pumper og kompressorer er typiske installationssteder, fordi disse maskiner kan generere vibrationer og dynamiske belastninger, der skal isoleres fra tilsluttede rørledninger.

6. Kan forbindelsestypen tilpasses?

Ja. Flangeforbindelser er tilgængelige, og specialdesignede fittings kan udvikles i henhold til rørledningskonfigurationen og projektkravene.

Hvordan kan du anmode om en skræddersyet løsning?

For industrielle købere er valg af den korrekte fleksible samling en kombination af produktspecifikationer og systemudvikling. JIDONGDA leverer kundetilpassede gummiekspansionsfugeløsninger, der dækker forskellige diametre, gummiblandinger, forstærkningsstrukturer, trykkrav og forbindelseskonfigurationer. Når du anmoder om et tilbud, skal du angive rørstørrelse, driftstryk, temperatur, medier, bevægelseskrav, flangedimensioner og anvendelsesmiljø, når det er muligt. Disse detaljer gør det muligt for producenten at vurdere den relevante konfiguration mere nøjagtigt.

Hvis du køber en pålidelig fleksibel forbindelse til en pumpe, kompressor, vandrørledning, industrielt processystem eller anden krævende applikation,kontakt osfor at diskutere dine driftsbetingelser, tilpasningskrav, tekniske specifikationer og bulkordrebehov med JIDONGDA.
