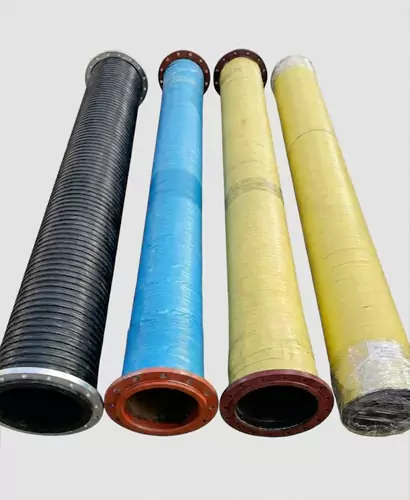

Gummislange med stor diameterspiller en kritisk rolle i industrier, hvor væskeoverførsel i store mængder ikke er til forhandling. Hos JIDONGDA har vi dedikeret over to årtier til at perfektionere disse slanger til minedrift, byggeri, landbrug og marinesektorer. Vores teknik fokuserer på at modstå ekstreme tryk, slibende materialer og hårdt vejr, samtidig med at vi bevarer fleksibilitet og lang levetid.

Forståelse af de tekniske krav,JIDONGDAGummislangeløsninger med stor diameter integrerer førsteklasses naturlige og syntetiske gummiblandinger med avancerede forstærkningslag. Dette design sikrer modstand mod korrosion, ældning og pludselige trykstigninger. Vi lægger vægt på en glat indvendig foring for at minimere friktionstab, hvilket direkte forbedrer driftseffektiviteten ved gyllepumpning, uddybning og vandudledning.

Kerneparametre

Præcision i dimensioner og materialesammensætning definerer vores produktlinje. Nedenfor opdeler vi de standardspecifikationer, der vejleder udvælgelsen for ingeniører og indkøbsledere. Bemærk, at hver parameter kan skræddersyes til specielle projektkrav.

• Indre diameterområde:Fra 4 tommer (102 mm) op til 48 tommer (1219 mm), der dækker de fleste industrielle suge- og afgangsbehov.
• Trykvurdering:Arbejdstryk fra 0,3 MPa til 2,5 MPa, med sprængtrykssikkerhedsfaktorer typisk indstillet til 3:1 eller 4:1 baseret på anvendelse.
• Temperatur modstandsdygtighed:Standardslanger tåler -20°C til 80°C, mens varmebestandige versioner strækker sig op til 120°C til damp- eller varm olieoverførsel.
• Foringsmateriale:Mulighederne inkluderer NR/SBR-blanding til generel slid, NBR til olieresistens og EPDM til kemikalie- og vejrbestandighed.
• Forstærkningslag:Højstyrke polyesterstof, ståltrådsspiral eller flere tekstillag indlejret i gummivæggen for strukturel integritet.
• Dækegenskaber:Slidbestandigt, ozonbestandigt og UV-stabiliseret syntetisk gummi for at beskytte mod miljøforringelse.
• Længde tilgængelighed:Standardlængder på 20 meter eller 61 meter, med specialudskæringer og flangeende samlinger, der er forberedt internt.
• Vakuumvurdering:Fuld vakuumkapacitet til sugeapplikationer, sikret af den stive helixtråd integreret i slangevæggen.

Anvendelser på tværs af industrier

Alsidigheden af ​​JIDONGDA gummislangeprodukter med stor diameter stammer fra tilpasningsdygtig konstruktion. Nedenfor er de primære sektorer, hvor disse slanger viser sig at være uundværlige.

• Minedrift og mineralforarbejdning:Transport af tailings, koncentrerer gylle og procesvand over lange afstande. Den slidstærke liner håndterer skarpe, tunge partikler uden hurtigt slid.
• Uddybningsoperationer:Sugning og udledning af sand, grus og silt fra floder, havne og havbund. Slangens fleksibilitet imødekommer den konstante bevægelse af mudderfartøjer og flydende rørledninger.
• Landbrugsvanding og dræning:Storstilet vandoverførsel fra reservoirer til marker, samt oversvømmelseskontrolpumpning. Slangens lette design i forhold til dens borestørrelse forenkler montering og genfinding.
• Afvanding af byggepladsen:Fjernelse af grundvand eller regnvand fra udgravninger, fundamenter og tunneler. Den fulde vakuumklassificering sikrer ensartet sugning selv med høje løftekrav.
• Marine og offshore:Overførsel af ballastvand, lænsepumpning og olieudslip. Særlige oliebestandige og brandhæmmende betræk opfylder strenge søfartssikkerhedsregler.
• Håndtering af industrielt flydende affald:Håndtering af ætsende spildevand og kemiske biprodukter i renseanlæg. EPDM liners giver fremragende modstand mod en lang række pH-niveauer.
• Strømproduktion:Kølevandsindtag og afløbsledninger til termiske kraftværker. Slangerne tåler konstant vandgennemstrømning og moderate temperaturer uden afskalning eller nedbrydning.

Fordele ved at vælge JIDONGDA som din slangeleverandør

At vælge en leverandør til gummislange med stor diameter involverer at vurdere mere end blot selve produktet. JIDONGDA integrerer service, test og logistik for at levere fuldstændig pålidelighed.

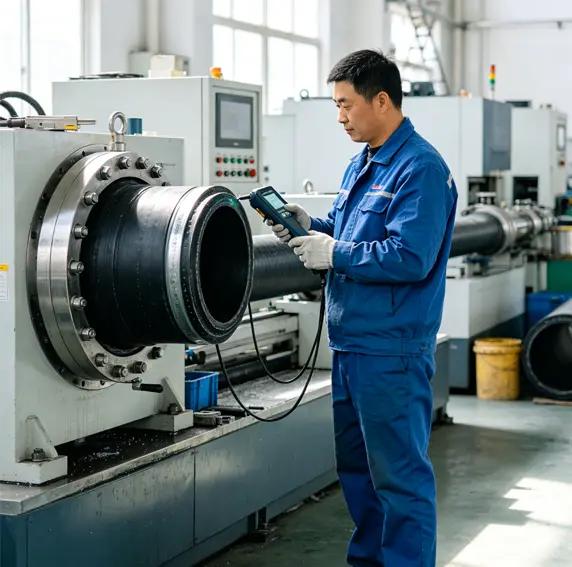

• Fabriksdirekte kvalitetskontrol:Vores interne laboratorium udfører dagligt rheometertest, trækstyrkeanalyse og slidstyrkeforsøg. Kunder modtager detaljerede testcertifikater med hver forsendelse.
• Custom Engineering Support:Vi anvender ingeniører til at vurdere forholdene på stedet, anbefale optimale slangekonfigurationer og designe specielle endeforbindelser, der reducerer installationens kompleksitet.
• Global logistikekspertise:Slanger pakkes i beskyttende indpakninger og sendes via breakbulk eller containeriserede metoder til enhver større havn i hele verden. Vores dokumentationsteam sikrer problemfri toldbehandling.
• Konkurrencedygtige samlede ejeromkostninger:Forlængede serviceintervaller og lave vedligeholdelseskrav opvejer den oprindelige investering. Mange kunder rapporterer om tre til fem gange længere levetid sammenlignet med generiske alternativer.
• Hurtig prototypeudvikling:Til unikke projekter kan vi producere prøveslanger inden for 15 dage, hvilket muliggør felttestning, før fuldskalaproduktion påbegyndes.

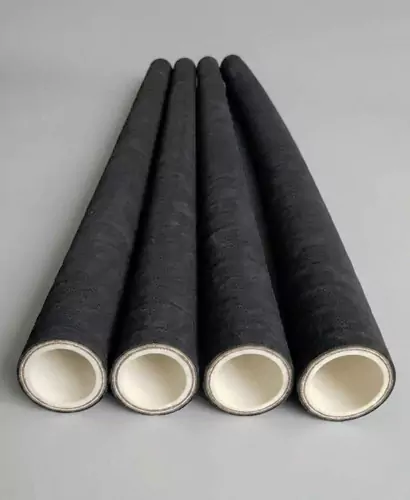

Højtryks gummislangestår som en kritisk komponent i utallige industrielle, hydrauliske og pneumatiske systemer. Dens evne til at transportere væsker, gasser og slibende materialer under ekstreme tryk og samtidig bevare fleksibiliteten gør den uundværlig. At forstå designparametrene, materialesammensætningen og forstærkningsteknologierne bag disse slanger er afgørende for at vælge det rigtige produkt og sikre driftssikkerhed.

Kernekonstruktion

Hver højtryksgummislange er bygget op omkring en tre-lags struktur konstrueret til holdbarhed og pålidelighed under stress. Det indre rør, forstærkningslaget og det ydre dæksel arbejder sammen for at håndtere intense arbejdstryk, modstå kemisk nedbrydning og modstå miljømæssigt slid.

• Indvendig rør:Formuleret af syntetiske gummiblandinger såsom NBR (nitril), EPDM, SBR eller neopren. Valget afhænger af den væske, der transporteres. NBR udmærker sig i olie- og brændstofbestandighed, mens EPDM håndterer højtemperaturvand og damp. JIDONGDA bruger skræddersyede blandede forbindelser for at opnå optimal kompatibilitet med hydraulikolier, vandbaserede væsker og aggressive kemikalier.
• Forstærkningslag:Dette er hjertet i den trykbærende kapacitet. Flere lag af højstyrke ståltrådsfletninger eller spiralviklet ståltråd er indlejret i gummiet. Nogle designs bruger tekstilfletning til moderat tryk. Til ekstreme høje trykkrav er fire eller seks lag spiraltrådsarmering almindelige. JIDONGDA slanger har stramt kontrollerede flettevinkler og trådspændinger for at maksimere sprængstyrken og samtidig bevare fleksibiliteten.
• Yderside:Giver slid-, ozon-, vejr- og oliebestandighed. Typisk lavet af neopren eller syntetisk gummi med yderligere overfladebehandlinger. JIDONGDAs dæksler er designet med en glat eller indpakket finish, og specielle MSHA-godkendte dæksler er tilgængelige til minedrift.

Ofte stillede spørgsmål

Hvilke sikkerhedsfaktorer skal jeg anvende, når jeg vælger en højtryksgummislange?

Industristandarden er en 4:1 sikkerhedsfaktor mellem sprængtryk og maksimalt arbejdstryk. Dynamiske applikationer med trykspidser eller impulscyklusser kræver dog ofte en højere faktor, såsom 5:1 eller 6:1.JIDONGDAingeniørteamet kan hjælpe med at beregne den rigtige sikkerhedsmargin baseret på pumpens krusning, acceleration og systemets trykprofil. Overskrid aldrig producentens offentliggjorte arbejdstryk, og overvej altid temperaturreduktion.

Hvordan påvirker temperaturen en gummislanges ydeevne?

Når temperaturen stiger, blødgøres gummiblandingerne, og armeringens styrke kan aftage. For eksempel kan en NBR-slange vurderet til 4.000 psi ved 100°C muligvis kun holde 3.200 psi ved 120°C. JIDONGDA leverer derating-kurver i deres tekniske kataloger. Ved kontinuerlig brug i høje temperaturer over 120°C skal du overveje slanger med HNBR eller EPDM inderrør og korrekt isolering. Lave temperaturer kan gøre gummi skørt; en nominel -40°F slange skal stadig håndteres forsigtigt nær denne grænse.

Hvilke standarder overholder JIDONGDA gummislanger?

JIDONGDA-slanger er fremstillet til at opfylde eller overgå SAE 100R-serien, EN 853, EN 856, ISO 1436, ISO 3862 og DIN 20022/20023. Mange slanger har også MSHA-godkendelser til minedrift. Fuldstændige certificeringer og batchtestrapporter leveres efter anmodning.

Hvordan måler jeg korrekt længden af ​​en højtryksgummislangesamling?

Mål fra tætningsflade til tætningsflade langs slangens midterlinje, inklusive monteringsender. Tillad føring af bøjninger og termisk udvidelse. JIDONGDA tilbyder en målevejledning og kan fremstille skræddersyede samlinger på stedet. Brug af den korrekte længde forhindrer unødig belastning af beslag og forlænger levetiden.

Hvad forårsager gummislangefejl, og hvordan kan jeg forhindre det?

Almindelige fejltilstande omfatter: intern rørerosion fra høj væskehastighed (overstiger anbefalet flow), forstærkningstræthed fra for store trykstød, ekstern slid fra gnidning mod andre slanger eller maskindele og kemisk inkompatibilitet, der forårsager hævelse eller hærdning. Forebyg fejl ved at bruge JIDONGDAs applikationsarbejdsark til at matche slange til væske og tryk, installere beskyttelsesmanchetter eller slangeafskærmninger i barske områder og implementere en regelmæssig inspektionsplan.

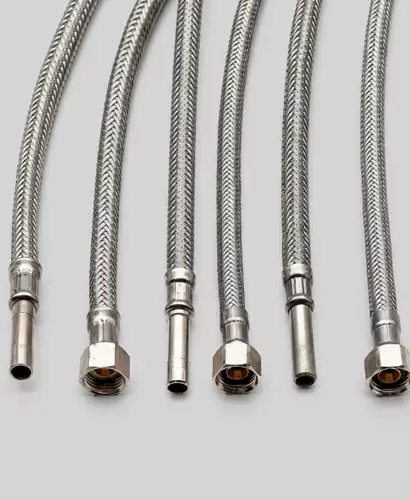

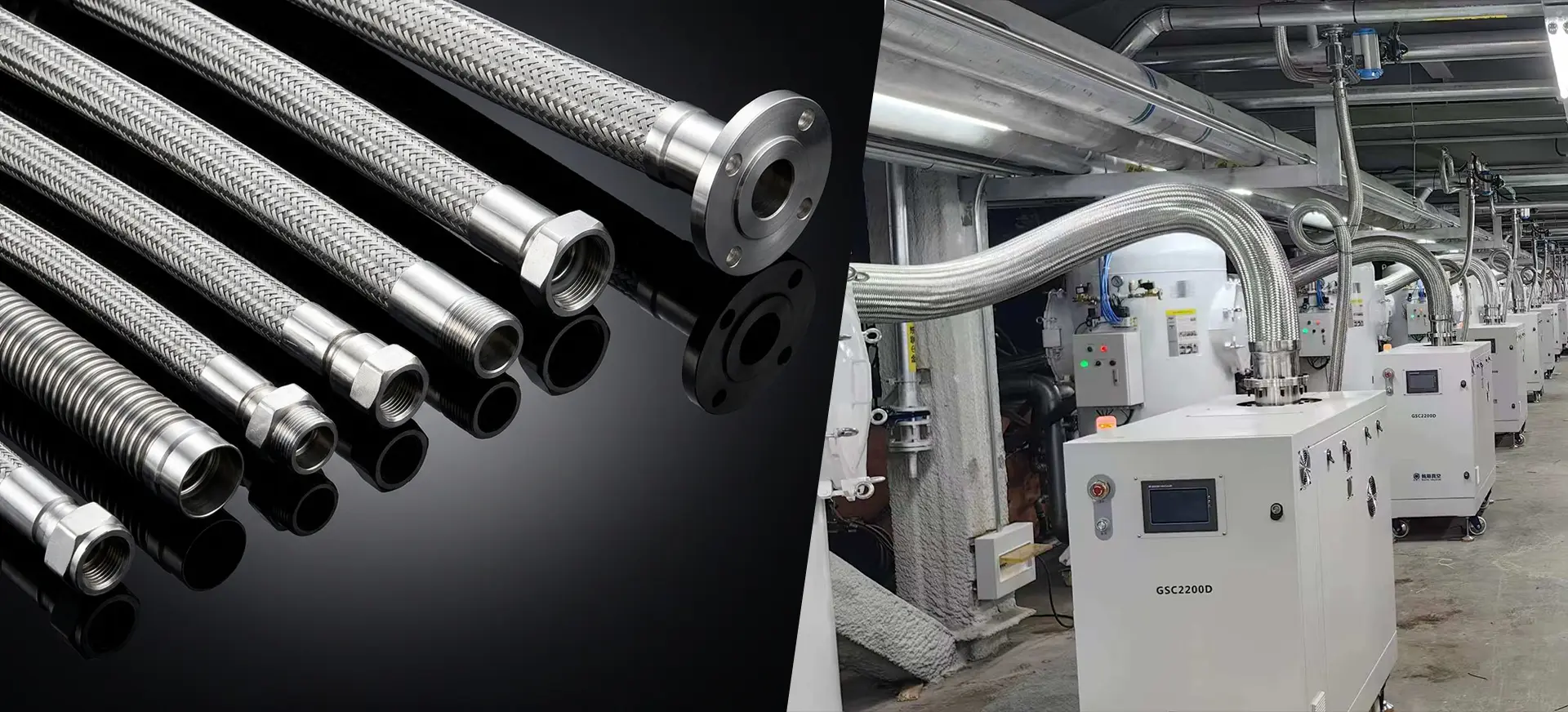

DeMetal slangefungerer som en grundlæggende komponent i utallige industrielle, kommercielle og private væskeoverførselssystemer. Konstrueret til at absorbere vibrationer, kompensere for termisk udvidelse og korrigere forskydning, sikrer disse fleksible ledninger sikker, pålidelig drift under krævende forhold.JIDONGDAhar avanceret design og fremstilling af metalslangesamlinger gennem strengt materialevalg, præcise korrugeringsprocesser og grundig endemontering.

Nøgle produktparametre og konfigurationer

• Nominel diameter (DN): Gælder fra DN6 (1/4 tomme) til DN300 (12 tommer) og derover til storstilet industrirør.
• Arbejdstryk (PW): Typisk fra fuldt vakuum til 350 bar afhængig af diameter, antal flettelag og bølgetykkelse.
• Sprængtryk (PB): Konstrueret med en sikkerhedsfaktor på 4:1 i forhold til arbejdstryk for standardenheder.
• Temperaturområde: Standardkonstruktioner i rustfrit stål fungerer fra -200°C til +600°C; højtemperaturlegeringer udvider dette til 800°C eller mere.
• Bøj radius: Statiske og dynamiske minimale bøjningsradier er specificeret pr. diameter for at forhindre overbelastning.
• Fleksibilitet og slaglængde: Defineret af aksial kompression, forlængelse, lateral offsetkapacitet og vinkelbevægelse.
• Slutbeslag: Flange, gevind, svejseender, sanitære, camlock eller specialdesignede.

Ofte stillede spørgsmål

Hvad er forskellen mellem ringformet og spiralformet korrugeret metalslange, og hvilken anbefaler JIDONGDA?

Ringformet bølgeslange består af en række ensartede, parallelle ringe, der tilbyder overlegen fleksibilitet, en snævrere bøjningsradius og højere trykkapacitet på grund af mere effektiv fletforstærkning. Spiralformet bølgeslange har en kontinuerlig spiralprofil, der generelt giver lavere fleksibilitet og trykklassificeringer, men nogle gange lavere omkostninger til ikke-kritiske statiske applikationer. JIDONGDA fremstiller primært ringformet bølgeslange, fordi den giver bedre generel ydeevne, længere udmattelseslevetid og kompatibilitet med fuldvakuumforhold. Til applikationer, der ikke kræver høj fleksibilitet, kan spiralformede versioner leveres på forespørgsel efter en omhyggelig ingeniørgennemgang.

Hvordan bestemmer jeg den korrekte længde af en metalslangesamling til vibrationsabsorbering?

For vibrationsabsorbering skal samlingen være lang nok til, at den påførte bevægelse ikke tvinger slangen til at bøje under dens dynamiske minimum bøjningsradius. Den strømførende længde - den del af slangen, der er fri for endemonteringsbegrænsninger - bør være mindst 10 gange den nominelle diameter for simpel sidevibration og længere, når både vibrationsamplitude og -frekvens er høj. JIDONGDAs applikationsingeniører kan udføre en bevægelsesanalyse ved hjælp af dine forskydningsdata for at anbefale den præcise frie længde, der kræves, hvilket forhindrer for tidlig træthedsfejl.

Kan en metalslange bruges under fuldt vakuum uden at falde sammen?

Ja, JIDONGDA ringformede bølgeslanger med fuld fletdækning er klassificeret til fuld vakuumservice. Korrugeringsprofilen er specielt designet således, at den udvendige fletning forhindrer vridning eller bøjning, når det indre tryk falder under atmosfærisk tryk. Ved kritiske højvakuumapplikationer ved forhøjet temperatur bør systemet gennemgås for at bekræfte, at materialet bevarer tilstrækkelig styrke. I sådanne tilfælde kan der indbygges en foring for at sikre strukturel stabilitet.

Hvad forårsager fletningsslid, og hvordan kan det forebygges?

Slid på fletningen skyldes overvejende slid mod tilstødende strukturer, gnidning fra overdreven bevægelse eller gnav mellem fletningen og den korrugerede kerne. Mellemfletningskontakt under cyklisk bevægelse kan også generere lokalt slid. Forebyggende foranstaltninger omfatter installation af slangen med tilstrækkelig frigang, brug af beskyttende ydre dæksler såsom interlock-panser eller silikonejakker, og undgåelse af installationslayout, der forårsager fletning-til-fletning eller fletning-til-struktur-kontakt. JIDONGDA kan fabriksmontere beskyttelseshylstre, der forlænger monteringstiden betydeligt i slibende miljøer.

Hvordan testes JIDONGDA-samlinger før forsendelse?

Hver enhed gennemgår en hydrostatisk tryktest ved 1,5 gange det nominelle arbejdstryk med en holdetid i henhold til internationale standarder. Ved gasservice udføres en pneumatisk test under kontrollerede forhold. Yderligere ikke-destruktiv testning, såsom farvestofgennemtrængningsinspektion på svejsninger, positiv materialeidentifikation (PMI) og heliumlækagedetektion er tilgængelig efter anmodning. Bursttest på prøvesamlinger fra hver produktionsbatch udføres regelmæssigt for at validere designmargener. Overensstemmelsescertifikater og testrapporter er standarddokumentation.

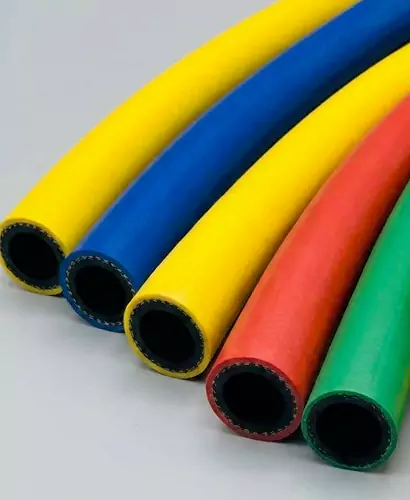

DeIkke-metallisk slangeer en grundlæggende komponent i moderne væskehåndtering, kemisk overførsel, pneumatisk transport og vakuumsystemer. Konstrueret af avancerede polymerer, elastomerer og forstærkede kompositter overvinder en ikke-metallisk slange mange begrænsninger af stive metalrør og fleksible metalslanger, såsom korrosion, udmattelsesrevner og overdreven vægt. JIDONGDA har forfinet designet og fremstillingen af ​​ikke-metalliske slanger i løbet af to årtier og har leveret produkter, der kombinerer høj fleksibilitet, enestående kemikalieresistens og lang levetid.

Kerne fordele

• Overlegen korrosionsbestandighed:Termoplastiske og elastomere foringer er i sagens natur modstandsdygtige over for syrer, alkalier, opløsningsmidler og saltvandsopløsninger, der hurtigt nedbryder rustfrit stål og galvaniseret stål.
• Letvægtskonstruktion:Ikke-metalliske slangesamlinger vejer ofte 60-70 % mindre end tilsvarende metalslanger, hvilket reducerer den strukturelle belastning og muliggør hurtigere manuel håndtering på stedet.
• Trætheds- og vibrationsdæmpning:Polymerstrukturer absorberer pulseringer, vandslag og mekaniske vibrationer, hvilket forhindrer for tidlig fejl ved forbindelsespunkter.
• Elektrisk isolering:Mange ikke-metalliske materialer giver høj dielektrisk styrke, hvilket gør dem ideelle til applikationer nær transformatorer, jernbanetraktionsudstyr og eksplosive atmosfærer.
• Strammere bøjningsradius:Sammensatte ikke-metalliske slangedesign tillader bøjning uden at bøje, hvilket forenkler installationen i trange rum.
• Hygiejniske og glatte muligheder:PTFE-, silikone- og fødevaregodkendte PVC-slanger tilbyder ekstremt glatte indvendige overflader, der forhindrer bakterievækst, opfylder FDA- og EU 1935/2004-kravene og letter CIP/SIP-rengøring.

Anvendelse

• Kemisk dosering og overførsel:PTFE- og NBR-slanger transporterer sikkert koncentrerede syrer (HCl, H₂SO4), kaustisk soda, opløsningsmidler og farmaceutiske mellemprodukter uden udvaskning eller nedbrydning. Integrerede jordledninger i antistatiske design forhindrer ladningsakkumulering i eksplosive atmosfærer (ATEX zone 1/2).
• Mad og drikke:Ikke-metalliske silikone- og polyurethanslanger opfylder FDA og EU's fødevarekontaktregler. De håndterer mejeriprodukter, øl, vin, spiselige olier og vand med høj renhed uden pletter. Design med glat boring muliggør hygiejniske forbindelser og minimerer produkttilbageholdelse.
• Højtemperaturdamp og varm olie:Specielt sammensatte EPDM- og silikoneslanger modstår mættet damp op til 165°C og varm olieoverførsel, hvilket reducerer isoleringskravene sammenlignet med metalrør.
• Landbrug og kunstvanding:PVC og ikke-metalliske kompositslanger er UV-stabiliserede og algebestandige og leverer vand og flydende gødning på tværs af store pivot- og drypsystemer. Deres lette natur muliggør hurtig sæsonbestemt implementering og genfinding.
• Pneumatisk og vakuumtransport:Forstærkede polyurethan- og UHMWPE-slanger håndterer slibende granulat, plastikpiller, savsmuld og pulver. De antistatiske versioner fjerner sikkert statisk elektricitet under højhastigheds materialeflow.
• Marine og offshore:Ikke-metalliske slangesamlinger med EPDM- eller neoprendæksler modstår saltspray, UV- og oliestænk, og fungerer som drikkevandsledninger, gråvandsudledning og motorrumskølevæskeforbindelser på skibe og platforme.
• Laboratorie og biofarma:Ultrarene PTFE og platinhærdede silikoneslanger er essentielle til WFI-sløjfer, kromatografi, medieoverførsel og engangssamlinger i bioprocessing, hvor udvaskelige og ekstraherbare materialer skal minimeres.

JIDONGDA’s Quality Control and Custom Manufacturing

Every Non-Metallic Hose leaving the JIDONGDA fabriker resultatet af stringente proceskontroller, fra indgående råmateriale rheologisk analyse til slutmontage burst test. Vores testbænkegenskaber omfatter hydrostatisk trykprøvning op til 400 bar, vakuumkollapstest, elektrisk kontinuitetskontrol (for antistatiske kvaliteter) og UV/ozon-accelererede ældningskamre. JIDONGDA har ISO 9001:2015 og ISO 14001 certificeringer, og vores renrumsmiljø (klasse 100.000) er dedikeret til silikone- og PTFE-slangeproduktion til biofarmakunder. Vi tilbyder hurtig prototyping til tilpassede slangedimensioner, specielle farvedæksler, hybridmaterialer og multilaminatkonstruktioner, som intet standardkatalog kan dække. Korte leveringstider og teknisk support fra vores applikationsingeniører gør JIDONGDA til en betroet partner for både globale distributører og producenter af originalt udstyr.

For projekter, der kræver omfattende dokumentation, 3D-slangeføringssupport eller prøvetestning mod aggressive medier, inviterer JIDONGDA dig til at kontakte vores ingeniørteam med din tekniske specifikation. Vores materialeforskere vil anbefale den optimale ikke-metalliske slangekonfiguration og levere en komplet testprotokol og livscyklusanalyse, der hjælper dig med at opnå driftssikkerhed uden at overspecificere dyre eksotiske legeringer.
