Hvordan kan en trådforstærket gummislange med stor diameter forbedre effektiviteten ved overføring af tunge materialer

JIDONGDAgiverTrådforstærket gummislange med stor diametertil krævende industrielle suge- og afgangsapplikationer, hvor strukturel stabilitet, pålidelige forbindelser og materialeoverførsel i høj volumen er afgørende. Designet til at transportere vand, gylle, mudder, sand og kompatible mineralmaterialer, kombinerer denne fleksible slange en flerlags gummistruktur, spiral ståltrådsforstærkning og tilpasselige flangeforbindelser for at løse de praktiske udfordringer ved minedrift, uddybning og industrielle pumpesystemer.

En trådforstærket gummislange med stor diameter med flange er designet til at bevare sin form under sugeoperationer og samtidig understøtte trykkravene til udledningsapplikationer. Dens spiralformede ståltrådsforstærkning hjælper med at modstå indadgående deformation under negativt tryk, mens gummilagene beskytter slangen og rummer forskellige transporterede medier. Flangede ender forenkler integrationen med pumper, uddybningsudstyr og faste rørledninger. Denne vejledning forklarer slangestrukturen, arbejdsprincippet, industrielle applikationer, udvælgelseskriterier og vedligeholdelsespraksis for at hjælpe ingeniørteams med at specificere en passende løsning til deres driftsforhold.

Indholdsfortegnelse

1. Hvad er en trådforstærket gummislange med stor diameter?
2. Hvordan virker dens forstærkede struktur?
3. Hvad er de vigtigste præstationsfordele?
4. Hvilke industrier drager fordel af denne slange?
5. Hvordan er det sammenlignet med andre slangetyper?
6. Hvordan vælger du den rigtige slange?
7. Hvilken installations- og vedligeholdelsespraksis betyder noget?
8. Ofte stillede spørgsmål
9. Konklusion og produktforespørgsel

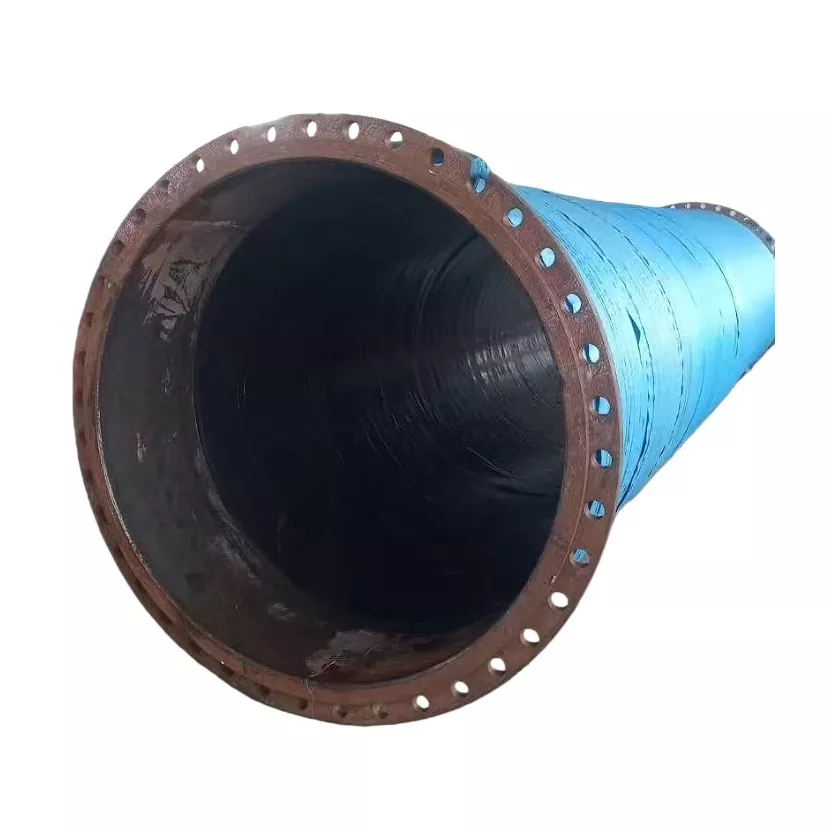

Hvad er en trådforstærket gummislange med stor diameter?

En trådforstærket gummislange med stor diameter er en fleksibel rørledningskomponent, der er udviklet til at flytte betydelige mængder væsker og kompatible faststof-væskeblandinger. Det er især nyttigt, når konventionelle stive rør er vanskelige at installere, udstyr kræver fleksible forbindelser, eller rørledningen skal fungere under både suge- og afgangsforhold.

Det afgørende træk er den spiralformede ståltråd indlejret i slangevæggen. I modsætning til en gummislange, der kun er afhængig af sin elastomere krop og tekstilforstærkning, tilføjer denne konstruktion periferisk støtte for at hjælpe slangen med at modstå ydre tryk under vakuumdrift.

JIDONGDA udvikler denne slange til applikationer, der involverer:

• Vandoverførsel og industriel væskehåndtering.
• Transport af gylle, mudder, sand og mineralske materialer.
• Uddybnings- og sedimentfjernelsessystemer.
• Minedrift og aggregatbehandlingsoperationer.
• Fleksible forbindelser mellem pumper, udstyr og rørledninger.

For købere, der vurderer forskellige konfigurationer, giver JIDONGDA trådforstærkede slange produktside et udgangspunkt for at gennemgå produktstrukturen og tilpasningsmulighederne.

Hvordan virker dens forstærkede struktur?

Ydeevnen af ​​en industrislange med stor diameter afhænger af den koordinerede funktion af dens gummiblandinger, forstærkningslag, ståltrådsstruktur og endeforbindelser. Hver komponent imødekommer forskellige driftskrav.

1. Indvendigt gummilag

Det indre rør kommer i direkte kontakt med det transporterede materiale. Dens forbindelse skal vælges i henhold til mediets kemiske egenskaber, partikelegenskaber og driftstemperatur. Til slibende gylle eller sand kan en passende formuleret slidbestandig gummiblanding hjælpe med at reducere intern erosion og for tidlig svigt.

2. Højstyrke forstærkningslag

Stof eller andre specificerede forstærkningslag giver yderligere strukturel styrke og hjælper slangen med at modstå internt tryk under udledning. Deres arrangement og specifikationer skal svare til det påtænkte arbejdstryk og driftsforhold.

3. Spiral ståltrådsforstærkning

Den indstøbte ståltråd danner en understøttende ramme rundt om slangens omkreds. Under sugning kan eksternt atmosfærisk tryk skubbe en utilstrækkeligt understøttet slange indad. Spiralforstærkningen hjælper med at bevare den indre strømningspassage og reducerer risikoen for udfladning eller kollaps.

4. Beskyttende ydre gummidæksel

Det ydre lag hjælper med at beskytte slangen mod ekstern slid, stød, vejrpåvirkning og mekanisk skade. Den passende afdækningsmasse afhænger af installationsmiljøet og den forventede eksponering.

5. Flange-endeforbindelser

Flangede ender gør det muligt for slangen at forbindes med kompatible pumper, uddybningsudstyr og faste rørledningssektioner. JIDONGDA kan konfigurere flangedimensioner og tilslutningsarrangementer i henhold til gældende standarder eller kundetegninger, med forbehold for teknisk bekræftelse.

Hvad er de vigtigste præstationsfordele?

Forbedret stabilitet under negativt tryk

Vakuummodstand er en vigtig grund til at specificere en trådforstærket gummislange med stor diameter. Spiral ståltråd hjælper med at opretholde slangens tværsnit under sugning, hvilket understøtter mere stabil materialestrøm. Den faktiske vakuumydelse afhænger af ledningsafstand, slangediameter, armeringsdesign, længde, bøjningsforhold og driftstryk.

Support til suge- og afgangsoperationer

Mange industrielle overførselssystemer kræver en slange til at håndtere undertryk under sugning og positivt tryk under udledning. En korrekt specificeret konstruktion adresserer begge forhold gennem sit kombinerede forstærkningssystem. Købere bør verificere de nominelle grænser for hver driftstilstand i stedet for at antage, at egnethed for den ene garanterer egnethed for den anden.

Højvolumen materialeoverførsel

En stor indvendig diameter kan rumme betydelige flowhastigheder, når slangen er korrekt dimensioneret til pumpen og systemet. Passende diametervalg hjælper med at balancere strømningskrav, hastighed, tryktab og det transporterede materiales egenskaber.

Fleksibel udstyrsintegration

Gummikonstruktionen rummer bevægelse og hjælper med at forbinde udstyr, der måske ikke flugter perfekt med en stiv rørledning. Flangeforbindelser giver også en praktisk grænseflade til installation, inspektion og udskiftning, når de er designet til det sammenkoblede udstyr.

Projektspecifik konfiguration

Slangediameter, længde, gummiblanding, forstærkningsstruktur og flangekonfiguration kan betragtes sammen. Dette gør det muligt for slangesamlingen at afspejle de faktiske driftsforhold i stedet for at stole på en generisk specifikation.

Hvilke industrier drager fordel af denne slange?

Minedrift og mineralforarbejdning

Minedrift flytter ofte slibende gylle, tailings og mineralholdige blandinger mellem procesudstyr og udpegede lagerområder. En passende slange kombinerer en kompatibel indre gummiblanding med forstærkning designet til de forventede tryk- og vakuumforhold.

Uddybning og sedimentfjernelse

Uddybningssystemer transporterer sand, silt, mudder og sediment gennem suge- og udledningsrørledninger. Fleksible slanger med flange kan forbinde pumper og uddybningsudstyr, mens de imødekommer installationsbevægelser. Slangen skal vælges til den faktiske faststofkoncentration, partikelstørrelse, strømningsforhold og hav- eller ferskvandsmiljø.

Håndtering af sand og grus

Aggregatudvinding og -behandling kan kræve overførsel af vand blandet med sand eller grus. Slidstyrke og passende strømningshastighed er særligt vigtige, fordi grove partikler kan fremskynde slid på slangebeklædning, bøjninger og tilslutningsområder.

Industrielle pumpesystemer

Store pumper kan kræve fleksible suge- og afgangsforbindelser for at imødekomme udstyrsbevægelser, forenkle installationen eller isolere nogle vibrationer. Slangens tryk- og vakuumklassifikationer skal svare til pumpens driftsramme, inklusive opstarts- og nedlukningsbetingelser.

Havne og Marineteknik

Havnedrift og marineprojekter kan bruge slanger med stor boring til materialeoverførsel og rørledningsforbindelser. For disse miljøer bør købere også vurdere ekstern eksponering, flangekorrosionsbeskyttelse, håndtering af belastninger og eventuelle projektspecifikke marinekrav.

Hvordan er det sammenlignet med andre slangetyper?

Forskellige slangekonstruktioner tjener forskellige formål. Det bedste valg afhænger af strømningsretningen, trykforhold, transporteret medium og påkrævet tilslutningsarrangement.

Sammenligningen er generel snarere end en erstatning for modelspecifikke data. Konstruktionsdetaljer varierer mellem producenter, og ingen slangetype bør antages at overgå en anden under alle forhold.

For relaterede krav, udforsk JIDONGDA's kategorier af gummislange med uddybning med stor diameter og gummislange med stor diameter, hvor de er tilgængelige.

Hvordan vælger du den rigtige slange?

Før køb af en trådforstærket gummislange med stor diameter, bør ingeniør- og indkøbsteam definere den faktiske pligt i stedet for at vælge et produkt alene efter nominel diameter.

1. Identificer det transporterede medium

Angiv, om slangen skal bære rent vand, spildevand, mudder, sand, mineralsk gylle eller andet materiale. Inkluder kemisk sammensætning, partikelstørrelse, faststofkoncentration og temperatur. Disse detaljer guider valget af indvendig gummiblanding og slidbeskyttelse.

2. Bekræft diameter- og flowkrav

Bestem den nødvendige indvendige diameter ud fra målstrømningshastigheden, tilladt tryktab, pumpeegenskaber og materialetransportkrav. En overdimensioneret eller underdimensioneret slange kan skabe systemineffektivitet eller driftsproblemer.

3. Etabler tryk- og vakuumgrænser

Sørg for det normale arbejdstryk, det maksimale forventede tryk, sugevakuum og eventuelle forbigående forhold. Anmod om dokumenterede vurderinger for den foreslåede konfiguration. Arbejdstrykket og vakuumværdien bør ikke udledes af udseende eller trådforstærkning alene.

4. Angiv længde og rute

Mål den nødvendige installerede længde og identificer bøjninger, bevægelser og forbindelsespositioner. Respekter producentens minimale bøjningsradius og undgå føring, der forårsager knæk, vridning, overdreven spænding eller koncentrerede belastninger ved flangerne.

5. Match flangestandarden

Bekræft den gældende flangestandard, nominelle størrelse, trykklasse, bolthulsmønster, beklædning, materiale og tætningsarrangement. Potentielle standarder omfatter GB, DIN, ANSI, JIS og ASME, men kompatibiliteten skal kontrolleres i forhold til det nøjagtige sammenkoblingsudstyr og projektkrav.

6. Evaluer servicebetingelser

Overvej udendørs eksponering, fugt, slid, stød, korrosion, driftscyklusser og forventet vedligeholdelsesadgang. En teknisk kompatibel slange med uegnet ekstern beskyttelse eller forkert tilslutningsarrangement kan stadig have en kort levetid.

For et tilbud skal du forberede følgende oplysninger:

• Påkrævet slange indvendig diameter og samlet længde.
• Transporteret medium og driftstemperatur.
• Arbejdstryk, maksimalt tryk og sugevakuum.
• Flangestandarder, dimensioner og tilhørende udstyrsdetaljer.
• Installationslayout, bøjningskrav og miljøeksponering.
• Mængde, leveringskrav og gældende inspektionsdokumenter.

Hvilken installations- og vedligeholdelsespraksis betyder noget?

Korrekt installation er afgørende for at opnå den tilsigtede ydeevne af en forstærket slangesamling. Selv et veldesignet produkt kan fejle for tidligt, når det er snoet, overbøjet, dårligt understøttet eller betjenes uden for dets normerede grænser.

Installationsanbefalinger

• Efterse slangehuset, flangefladerne og tætningsfladerne før installation.
• Juster matchende flanger uden at tvinge slangen på plads.
• Brug kompatible pakninger og fastgørelsesanordninger, stram bolte i henhold til den gældende procedure.
• Undgå vridning, for store trækbelastninger og bøjninger strammere end den specificerede minimumsradius.
• Sørg for passende støtte, hvor slangesamlingens vægt eller eksterne belastninger kan belaste forbindelserne.
• Bekræft systemets tryk- og vakuumgrænser før idriftsættelse.

Rutinemæssig inspektion

• Tjek for revner, buler, blotlagte forstærkninger, snit og usædvanlige deformationer.
• Efterse flangeforbindelser for lækage, korrosion, løsnede fastgørelseselementer og beskadigede tætninger.
• Overvåg for uventet tryktab, reduceret flow eller tegn på sugekollaps.
• Gennemgå slid i områder udsat for grove partikler eller gentagen kontakt.
• Fjern beskadigede enheder fra drift, og følg producentens inspektions- og udskiftningsvejledning.

Inspektionsintervaller bør afspejle driftssværhedsgrad, systemkritikalitet og gældende procedurer på stedet. En fast levetid kan ikke garanteres uden hensyntagen til den faktiske drifts- og vedligeholdelseshistorik.

Ofte stillede spørgsmål

1. Hvad er hovedformålet med spiral ståltrådsarmering?

Dens primære formål er at give periferisk støtte, der hjælper slangen med at modstå indadgående deformation under negativt tryk. Dette er især vigtigt i sugesystemer med stor diameter, hvor slangekollaps kan begrænse flowet.

2. Kan denne slange klare både sug og udledning?

Den kan designes til begge opgaver, men det tilladte tryk og vakuum skal bekræftes for den specifikke slangekonstruktion. Købere bør anmode om de gældende vurderinger i stedet for at antage, at hver model har de samme ydeevnegrænser.

3. Hvilke materialer kan en trådforstærket gummislange med stor diameter transportere?

Afhængigt af dens gummiblanding og tekniske specifikationer kan den bruges til vand, mudder, gylle, sand og kompatible mineralske materialer. Kemisk kompatibilitet, partikelslibeevne, temperatur og faststofkoncentration bør evalueres før udvælgelse.

4. Kan flangedimensionerne tilpasses?

JIDONGDA angiver, at flangekonfigurationer kan tilpasses i henhold til anerkendte standarder eller kundetegninger. Angiv de nøjagtige dimensioner, flangestandard, trykklasse og sammenkoblingsdetaljer til teknisk bekræftelse.

5. Hvordan kan jeg reducere for tidligt slangeslid?

Vælg en passende indvendig gummiblanding, undgå overdrevne strømningsbegrænsninger, følg den specificerede bøjningsradius, og inspicér jævnligt slidstærke områder. Driftstryk, transporterede partikelkarakteristika og installationsbetingelser bør også forblive inden for de godkendte grænser.

6. Hvilke oplysninger er nødvendige for at anmode om et tilbud?

Angiv slangediameter, længde, medium, arbejdstryk, vakuumkrav, temperatur, flangekonfiguration, driftsmiljø og ordremængde. Tegninger eller fotografier af de eksisterende forbindelser kan hjælpe med at tydeliggøre grænsefladekrav.

7. Hvordan ved jeg, om en slange er egnet til mit projekt?

Sammenlign de foreslåede slangespecifikationer med projektets driftsbetingelser og tilslutningskrav. Bekræft tryk- og vakuumklassificeringer, materialekompatibilitet, dimensioner og inspektionsdokumentation med producenten, før du afgiver en ordre.

Konklusion: Angiv en slange, der matcher dine driftsbetingelser

En trådforstærket gummislange med flange med stor diameter kan give en effektiv løsning til krævende suge- og afgangssystemer ved at kombinere fleksibel gummikonstruktion, strukturel forstærkning, spiral ståltrådsstøtte og tilpasningsdygtige flangeforbindelser. Dens egnethed afhænger af, at designet matcher det transporterede medium, påkrævet flow, tryk og vakuumforhold, installationsgeometri og vedligeholdelsesplan.

JIDONGDA tilbyder tilpasningsmuligheder for slangedimensioner, forstærkningsstrukturer, materialevalg og flangekonfigurationer for at understøtte forskellige industrielle overførselskrav. For at diskutere din ansøgning skal du gennemgå produktdetaljerne for trådforstærket gummislange med stor diameter og forberede dine tekniske specifikationer.Kontakt osi dag for at diskutere dine projektkrav, anmode om et skræddersyet tilbud og identificere en passende slangekonfiguration til dit rørledningssystem.
