Hvad er en ferrulefitting, og hvordan fungerer den i rørforbindelsessystemer?

En byggegraver mister pludselig det hydrauliske tryk. Operatøren træder ud og får øje på en pøl af olie, der drypper fra et led under maskinen. Vedligeholdelsesteamet ankommer, diagnosticerer problemet som en løs montering og strammer det. Men lækagen vender tilbage inden for en time. Problemet er ikke tætheden; det er Ferrule Fitting indeni, der har mistet sit greb. Dette scenarie udspiller sig på værksteder og arbejdspladser hver dag, ofte fordi de personer, der arbejder på udstyret, ikke helt forstår den komponent, de strammer. DeFerrule fittinger et af de mest almindelige, men mest misforståede elementer i flydende kraftsystemer. Den er lille, billig og nem at overse, men en korrekt fungerende ferrule fitting er forskellen mellem et pålideligt hydraulisk system og en kronisk utæthed.

En Ferrule Fitting er en mekanisk kompressionsenhed, der skaber en lækagesikker tætning mellem et rør og et fittingslegeme. Det fungerer efter et simpelt, men elegant princip: Når en møtrik spændes, tvinger den en tilspidset ring (rørringen) til at komprimeres radialt mod rørvæggen. Denne kompression skaber to kritiske effekter: en metal-til-metal tætning, der forhindrer væske i at slippe ud, og et mekanisk greb, der forhindrer røret i at trække sig ud under tryk. Ferrule Fitting er ikke afhængig af klæbemidler, tætningsmidler eller pakninger; den bruger metals elasticitet og plasticitet til at danne en permanent, pålidelig forbindelse. Denne artikel vil tage dig med på et dybt dyk ind i Ferrule Fitting-verdenen, udforske dens anatomi, dens arbejdsfysik, dens forskellige typer og de tekniske specifikationer, der definerer et kvalitetsprodukt. Vi vil også dække praktiske installationsteknikker og almindelige fejlfindingsscenarier. Til sidst vil du forstå, hvorfor denne lille komponent fortjener meget mere opmærksomhed, end den normalt modtager.

Indholdsfortegnelse

• 1. Hvad er en ferrule fitting?
• 2. Hvordan fungerer en ferrulefitting for at skabe en lækagesikker tætning?
• 3. Hvad er de forskellige typer ferrulefittings, og hvor bruges de?
• 4. Hvilke tekniske specifikationer definerer en højkvalitets ferrulefitting?
• 5. Hvordan man korrekt installerer og fejlfinder en ferrule fitting?
• Ofte stillede spørgsmål (FAQ)
• Om producenten
• Konklusion

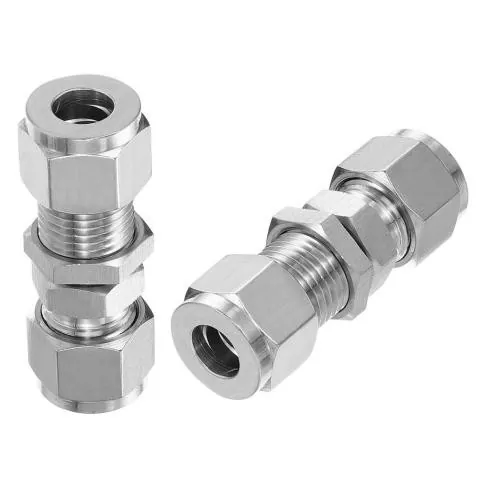

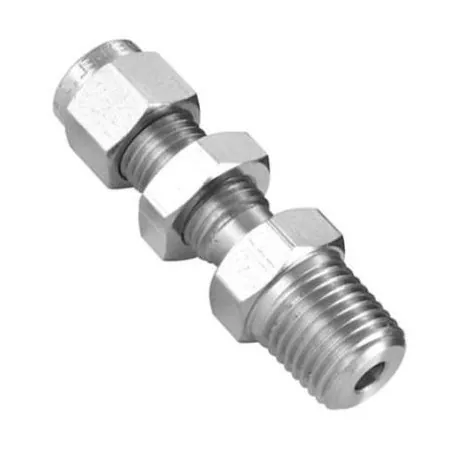

Hvad er en ferrule fitting?

A Ferrule fittinger en præcisionskonstrueret komponent, der bruges til at forbinde et rør til et fittingslegeme i fluid power og pneumatiske systemer. Det er en lille ringlignende metaldel, der, når den er komprimeret, danner en tætning og giver mekanisk fastholdelse. Ordet "ferrule" stammer fra det latinske "ferrum", der betyder jern, hvilket afspejler dets metalliske natur. I sin enkleste form er en Ferrule Fitting en muffe, der passer over enden af ​​et rør. Når fittingsmøtrikken spændes, tvinges ferrulen mod en tilspidset overflade i fittingskroppen, hvilket får den til at deformere og gribe om røret. Denne deformation er permanent; når først en ferrule fitting er blevet ordentligt komprimeret, kan den ikke genbruges et nyt sted, og den vil forblive på plads selv under ekstreme vibrationer.

For at forstå ferrule fitting, forestil dig, at din hånd griber en træpind. Dine fingre vikler sig rundt om pinden og lægger pres fra alle sider. Jo hårdere du klemmer, jo strammere greb. Ferrule Fitting fungerer efter samme princip, men med en afgørende forskel: Ferrule Fitting er ikke kun gribende; det skaber også en forsegling. Ferrulen er tilspidset, og når den tvinges ind i den tilsvarende konus inde i fittingkroppen, gennemgår den en kontrolleret plastisk deformation. Den ydre overflade af ferrulen tætner mod fittingslegemet, mens den indvendige overflade bider ind i rørvæggen. Denne dobbelte handling - tætning og greb - er det, der gør Ferrule Fitting så effektiv. Røret er ikke limet eller svejset; den er mekanisk låst og forseglet af ferrulens deformation.

Anatomien af ​​en Ferrule Fitting består af tre primære komponenter:

• Passende krop:Hovedhuset, der indeholder det tilspidsede sæde og giver den eksterne forbindelse (gevind eller svejset). Det er typisk lavet af rustfrit stål, messing eller kulstofstål.
• Ferrule:Kompressionsringen, der deformeres for at forsegle og gribe om røret. Dette er hjertet i beslaget. Dens geometri, materiale og overfladefinish er afgørende for beslagets ydeevne.
• Møtrik:Den udvendigt gevindskårne krave, der påfører den aksiale kraft for at komprimere ferrulen ind i fittingskroppen. Møtrikkens design påvirker det nødvendige drejningsmoment og installationens lette.

Ferrule-fittingen er unik blandt rørforbindelsesmetoder, fordi den ikke kræver nogen speciel forberedelse af rørenden - ingen udbrænding, slaglodning eller svejsning. Røret skæres ganske enkelt firkantet, afgrates og indsættes. Denne enkelhed er en væsentlig årsag til, at Ferrule Fitting er så udbredt i applikationer lige fra autobremseledninger til offshore olieplatforme.

Hvordan fungerer en ferrulefitting for at skabe en lækagesikker tætning?

For at forstå, hvordan enFerrule fittingvirker, skal man forestille sig, hvad der sker inde i beslaget under tilspænding. Det er et lille drama af kræfter, deformationer og forsegling, der alt sammen sker inden for et rum på få millimeter. Processen kan opdeles i fire forskellige fysiske stadier, som hver især bidrager til den endelige forsegling og greb.

Trin 1: Indsættelse og første kontakt.Røret skæres firkantet og afgrates og sættes derefter ind i fittingslegemet, indtil det bunder ud mod en skulder eller holdes i en specificeret indføringsdybde. Ferrulefittingen skydes over røret efterfulgt af møtrikken. Møtrikken startes derefter på monteringslegemets gevind. På dette tidspunkt er der ingen kontakt mellem ferrul og tætningsfladerne. Ferrulen sidder simpelthen på røret, klar til at blive aktiveret.

Trin 2: Ferrule Engagement.Efterhånden som møtrikken spændes, kommer den i kontakt med bagsiden af ​​ferrul. Ferrulen begynder at bevæge sig aksialt ind i monteringslegemet og kommer ind i sædets tilspidsning. Tilspidsningsvinklen er kritisk: typisk mellem 24 og 60 grader, afhængigt af fittingsdesignet. Ferrulens forkant kommer i kontakt med tilspidsningen af ​​fittingkroppen, og kraften fra møtrikken begynder at drive ferrulen fremad.

Trin 3: Ferrule-deformation.På dette tidspunkt begynder rørringen at deformeres. Ferrulens geometri er designet, så den er stærkere bagtil og svagere foran. Når møtrikken fortsætter med at stramme, begynder ferrulens forreste del, som er tyndere og har et mindre tværsnit, at falde sammen indad. Dette indadgående kollaps er det "bid", som Ferrule Fittingen laver i røret. Ferrulens indvendige diameter reduceres, og dens forkant skærer ind i rørvæggen, hvilket skaber en mekanisk lås. Samtidig presses den ydre overflade af rørringen mod fittingkroppens tilspidsning, hvilket skaber den primære tætningsflade.

Trin 4: Endelig elastisk lås.I sidste fase er ferrulen blevet fuldstændig komprimeret. Den har gennemgået både elastisk og plastisk deformation. Den elastiske komponent er afgørende: ferrulen, som en fjeder, der er blevet komprimeret, udøver en kontinuerlig udadgående kraft mod fittingslegemet og en kontinuerlig indadgående kraft mod røret. Denne vedvarende kraft, kendt som "forseglingskraften", er det, der opretholder forbindelsens integritet over tid, selv under termiske cyklusser og tryksvingninger. Røret er nu låst på plads og forseglet.

Hvad sker der, når vibrationer løsner møtrikken? Hvis møtrikken trækker lidt tilbage, holder ferrulens elastiske genopretning - dens fjederlignende adfærd - tætningsfladerne i kontakt. Dette er grunden til, at en korrekt installeret ferrule fitting kan forblive lækagefri, selv efter mange års service. Men hvis møtrikken er overspændt, kan ferrulen køres forbi sin elastiske grænse, hvilket resulterer i overdreven plastisk deformation. Denne tilstand, kendt som "bund ud", kan ødelægge ferrul og skabe en lækagebane. Dette er grunden til, at mange Ferrule Fitting fejl er forårsaget af forkert drejningsmoment.

Hvad er de forskellige typer ferrulefittings, og hvor bruges de?

DeFerrule fittinger ikke et enkelt, monolitisk produkt. Den kommer i flere forskellige konfigurationer, hver optimeret til specifikke applikationer, trykområder og miljøforhold. At forstå forskellene er afgørende for at vælge den rigtige ferrule fitting til et givent job. De tre mest almindelige typer er Single Ferrule, Double Ferrule og W-Type Ferrule.

Enkelt ferrule fittings.Som navnet antyder, bruger Single Ferrule kun ét ferrule-element til at give både tætnings- og gribefunktioner. Denne ferrul er typisk designet med en skarp forkant, der bider ind i røret, mens dens ydre overflade tætner mod fittingkroppen. Single Ferrule Fitting er enkle, har færre dele og er ofte lavere i omkostninger end dobbelt ferrule design. De er almindeligt anvendt i lav- til medium trykapplikationer, såsom pneumatiske systemer, instrumentering og generel industriel VVS. Enkelheden har dog en pris: den enkelte ferrule skal tjene to funktioner samtidigt, hvilket gør den mindre tolerant over for installationsfejl og mere følsom over for røroverfladefinish.

Dobbelt rørbeslag.Dobbelt ferrule Fitting er et mere sofistikeret design, der adskiller tætnings- og gribefunktionerne i to uafhængige komponenter. Den forreste hylster er designet til at tætne mod fittingkroppen, mens den bagerste hylster er designet til at gribe om røret. Denne arbejdsdeling gør det muligt at optimere hver ferrul til dens specifikke funktion. Den forreste hylster kan laves med et blødere materiale for bedre tætning, mens den bagerste hylster kan være hårdere for bedre greb. Dobbelt ferrule fitting er meget udbredt i højtryks hydrauliske systemer, såsom dem, der findes i entreprenørudstyr, sprøjtestøbemaskiner og offshore olierigge. De tilbyder overlegen vibrationsmodstand og er mindre følsomme over for variationer i installationsmoment.

W-type ferrule fittings.W-type ferrule er et specialiseret design, typisk lavet af en rustfri stållegering af høj kvalitet, med en karakteristisk "W" profil i tværsnit. Denne unikke form gør det muligt for ferrul at absorbere termisk ekspansion og sammentrækning uden at miste sin forspænding. W-Type Ferrule Fitting bruges primært i højtemperaturapplikationer, såsom dampsporing, varmevekslere og ovnrør. De findes også i kryogene systemer, hvor ekstreme temperaturvariationer er almindelige. W-Type-designet giver en mere ensartet spændingsfordeling, hvilket reducerer risikoen for spændingskorrosion i krævende miljøer.

Tabellen nedenfor giver et sammenlignende overblik over de tre vigtigste ferrule fitting-typer.

Hvilke tekniske specifikationer definerer en højkvalitets ferrulefitting?

Udførelsen af ​​enFerrule fittingbestemmes af en kombination af materialevalg, geometrisk præcision og overfladebehandling. En dårligt fremstillet ferrule vil svigte for tidligt, mens en højkvalitets ferrule kan give årtiers pålidelig service. At forstå de tekniske specifikationer, der definerer en højkvalitets Ferrule Fitting, er afgørende for ingeniører, indkøbsprofessionelle og vedligeholdelsesteams, som skal vælge den rigtige komponent til deres anvendelse.

På vores fabrik fremstiller vi Ferrule Fitting, der opfylder de højeste industristandarder. Vores Ferrule Fitting-produkter fås i forskellige materialer, herunder 316L rustfrit stål, messing og kulstofstål, med overfladebehandlinger lige fra passivering til strømløs fornikling. Tabellen nedenfor giver en detaljeret oversigt over de vigtigste tekniske specifikationer for vores Ferrule Fitting-serie.

En af de mest kritiske parametre er ferrulens overfladehårdhed. Beslaget skal være hårdere end det rør, det griber om, men ikke så hårdt, at det bliver skørt. Vores Ferrule Fitting er varmebehandlet for at opnå en overfladehårdhed på 58-62 HRC, hvilket giver den optimale balance mellem bid og sejhed. Overfladeruheden af ​​tætningsfladerne er også kritisk. En overflade, der er for ru, vil ikke forsegle ordentligt, mens en overflade, der er for glat, måske ikke giver nok friktion til, at ferrulen kan "bide" i røret. Vi opretholder en overfladeruhed på 0,4-0,8 µm på vores tætningsflader, hvilket har vist sig at være det optimale område til tætning.

Ud over disse standardspecifikationer tilbyder vi flere tilpassede muligheder for Ferrule Fitting, herunder specielle materialer (f.eks. Inconel, Monel til korrosive miljøer) og specielle belægninger (f.eks. PTFE-belægning til reduceret friktion). Vores ingeniørteam er til rådighed for at hjælpe med udvælgelsen af ​​de rigtige Ferrule Fitting-specifikationer til din specifikke applikation.

Hvordan man korrekt installerer og fejlfinder en ferrulefitting?

Selv den højeste kvalitetFerrule fittingvil mislykkes, hvis det ikke er installeret korrekt. Korrekt installation er en færdighed, som enhver vedligeholdelsestekniker og ingeniør bør mestre. Processen er ligetil, men kræver opmærksomhed på detaljer ved hvert trin. Tabellen nedenfor skitserer de fem væsentlige trin for korrekt montering af en Ferrule Fitting.

Trods omhyggelig installation kan der opstå utætheder og andre problemer. Ved fejlfinding af en Ferrule Fitting er det nyttigt at følge en systematisk proces. Nedenfor er en forenklet fejlfindingsvejledning.

• Lækage opdaget under den første installation:Kontroller rørets vinkelrethed og indføringsdybden. Et dårligt skåret rør eller ufuldstændig indføring er den mest almindelige årsag til indledende utætheder. Geninstaller med en ny Ferrule Fitting.
• Lækage opdaget efter en driftsperiode:Kontroller møtrikkens drejningsmoment. Vibrationer kan få møtrikken til at trække sig tilbage. Efterspænding af møtrikken kan løse problemet. Hvis lækagen fortsætter, skal du inspicere rørringen for skade. En bøsning kan være blevet overspændt under den første installation, hvilket forårsager overdreven deformation.
• Rør kan drejes eller trækkes ud:Rørringen har ikke grebet tilstrækkeligt om røret. Dette skyldes normalt utilstrækkelig tilspænding eller brug af et rør med forkert hårdhed. Kontroller drejningsmomentet, og bekræft, at rørmaterialet er kompatibelt med specifikationerne for Ferrule Fitting.
• Ferrul er synligt revnet eller knækket:Dette skyldes ofte overspænding eller en materialefejl. Udskift ferrulefittingen med en ny enhed, og kontroller drejningsmomentet for at sikre, at det ikke overstiger den anbefalede værdi.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Kan en Ferrule Fitting genbruges, efter at den er blevet strammet?

Svar: Generelt er en ferrule fitting ikke designet til at blive genbrugt. Ferrulen gennemgår permanent plastisk deformation, når den komprimeres, og det bid, den laver i røret, er en engangsbegivenhed. Genbrug af en ferrule på et nyt rør eller på et nyt sted anbefales ikke, da det ikke vil danne den samme pålidelige tætning og greb. I nogle tilfælde, hvis beslaget kun er strammet en smule (og røret endnu ikke har bidt i røret), kan det være muligt at omplacere det, men det er på installatørens risiko. Vores fabrik anbefaler at udskifte ferrul og møtrik, hver gang rørforbindelsen er adskilt, for at garantere en lækagesikker tætning.

Spørgsmål 2: Hvordan kan jeg se, om en ferrule fitting er stram nok uden en momentnøgle?

Svar: Selvom en momentnøgle er det foretrukne værktøj til ensartet og præcis tilspænding, er den ikke altid tilgængelig. En alternativ metode er "turn count"-metoden. Når møtrikken er strammet for hånden, skal du markere et referencepunkt og derefter spænde den yderligere 1/4 til 1/2 omgang, afhængigt af størrelsen og materialet på beslaget. For en 1/4" rørfitting er en 1/4 omgang efter håndspænding ofte tilstrækkelig; for en 1/2" fitting kan det være 1/2 omgang. Denne metode er dog mindre præcis og afhænger af installatørens fornemmelse. Vi anbefaler kraftigt at bruge en momentnøgle og producentens specificerede momentværdier, især i højtryks- eller sikkerhedskritiske applikationer.

Spørgsmål 3: Er ferrule fittings velegnet til rustfri stålrør?

Svar: Ja, Ferrule Fitting er meget udbredt med rustfri stålrør. Rørmaterialet skal dog være kompatibelt med ferrulmaterialet. Beslaget skal være hårdere end røret for at skabe det nødvendige bid. Til rustfri stålrør anbefaler vi at bruge en hylster lavet af en rustfri stållegering med en højere hårdhed end røret. Vores fabrik tilbyder Ferrule Fitting, der er specielt designet til brug med rustfri stålrør, med en optimeret varmebehandling for at sikre et sikkert greb og pålidelig tætning. Hvis der er en betydelig hårdhedsfejl, kan røret muligvis ikke gribe ordentligt om røret, eller røret kan blive beskadiget.

Spørgsmål 4: Hvad er det højeste tryk en ferrule fitting kan klare?

Svar: Det maksimale arbejdstryk for en ferrule fitting afhænger af flere faktorer: rørdiameteren, materialet af ferrule og fittingslegemet og designtypen (enkelt ferrule vs. dobbelt ferrule). Vores dobbeltrørshylsefitting til rør op til 1" diameter er klassificeret til arbejdstryk op til 630 bar (9.100 psi). For større diametre eller højere tryk er specielle designs tilgængelige. Se altid producentens trykklassificeringsskema for den specifikke model og størrelse. Det er vigtigt at sikre, at ferrulefittingsklassificeringen overstiger den maksimale systemtryk plus sikkerhedsmarginen.

Spørgsmål 5: Hvorfor lækker min ferrule fitting, selv efter at jeg har strammet den korrekt?

Svar: En utæthed i en korrekt tilspændt ferrulefitting kan skyldes flere faktorer, som måske ikke umiddelbart er tydelige. De mest almindelige årsager er: en ridset eller beskadiget røroverflade under bøsningen (ofte fra snavs eller håndtering); et rør, der ikke er perfekt rundt (især hvis det blev skåret med en hacksav i stedet for en rørskærer); en forkert rørhårdhed (rørringen kan ikke bide ind i et rør, der er for hårdt); eller en beskadiget eller forurenet tætningsflade i selve beslagslegemet. Derudover, hvis fittingen er blevet adskilt og samlet igen uden at udskifte ferrulen, vil den oprindelige deformation ikke blive gentaget, hvilket forårsager en lækage. Vores fabrik anbefaler, at du inspicerer røret omhyggeligt for skader og altid bruger ny ferrule fitting, når du geninstallerer forbindelser for at undgå utætheder.

Om producenten

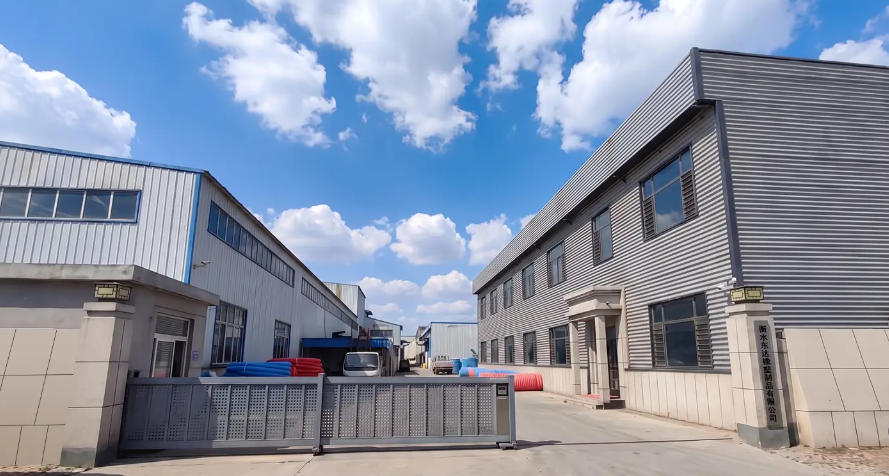

Hengshui Dongda Rubber & Plastic Products Co., Ltd.er beliggende i Jing County, Hebei-provinsen - hjertet af Kinas berømte gummi- og plastindustribase, godkendt af China Rubber Industry Association i 2007. Med bekvem transportadgang via Beijing-Fuzhou Expressway og nationale motorveje, er virksomheden vokset til en professionel producent af høj- og lavtryksslangesamlinger, transportbånd, gummi-, hydraulikcylindre og metalslanger, diverse plastikcylindre, gascylindre og metalslanger.

Vores Ferrule Fitting-produkter er konstrueret til høj trykmodstand, lille bøjningsradius, stærk anti-træthedsydelse og forlænget levetid. De anvendes i vid udstrækning inden for ingeniørmaskiner, olie-, kulminedrift, elkraft, metallurgi, kemisk industri, skibsbygning og transportsektorer, hvilket tjener høj anerkendelse fra kunder både nationalt og internationalt.

Vi byder oprigtigt velkommen til værdifuld feedback og støtte fra venner og kunder over hele verden. Brugere i ind- og udland inviteres til at forhøre sig og diskutere samarbejde. Vi er forpligtet til at levere tilfredsstillende service og pålidelige løsninger til alle dine forbindelsesbehov.

Konklusion

Ferrule fitting kan være en lille komponent, men dens rolle i integriteten og pålideligheden af ​​væskekraftsystemer er enorm. Fra den måde, den deformeres for at skabe en tætning og greb, til valget af materiale og varmebehandling, der definerer dens ydeevne, er Ferrule Fitting et mesterværk inden for teknik, der ofte går ubemærket hen, indtil det fejler. At forstå, hvordan det virker, hvilke typer der er tilgængelige, og hvordan man installerer det korrekt er vigtigt for alle, der arbejder med rørforbindelsessystemer.

Hos JIDONGDA er vi forpligtet til at levere højkvalitets Ferrule Fitting, der opfylder de krævende krav fra moderne industri. Vores produkter er designet og fremstillet efter de højeste standarder, hvilket sikrer pålidelig ydeevne under de mest udfordrende forhold. Hvis du leder efter en pålidelig Ferrule Fitting-løsning til din applikation, inviterer vi dig til at kontakte os. Vores team af erfarne fagfolk står klar til at hjælpe dig med produktvalg, teknisk support og skræddersyede løsninger. Kontakt Hengshui Dongda Rubber & Plastic Products Co., Ltd. i dagfor en konsultation eller for at få et tilbud. Lad os hjælpe dig med at opbygge en forbindelse, du kan stole på.
