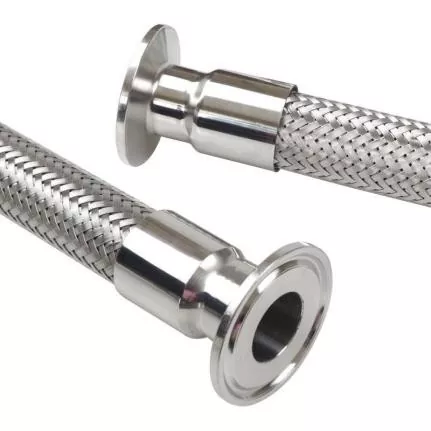

Ståltrådsflettet metalslange

JIDONGDA ståltrådsflettet metalslange er specielt designet til krævende væske- og gastransportsystemer, der kræver vibrationsmodstand, evnen til at imødekomme fejljustering og holdbarhed under ekstreme temperatur- og trykforhold. I modsætning til standard gummislanger eller stive rør, kombinerer dette produkt fleksibiliteten af ​​et korrugeret metalrør med trykmodstanden fra en trådfletning. Dette gør det muligt at løse almindelige industrielle problemer såsom installationsproblemer, vibrationsinduceret svigt af stive rør og den korte levetid for traditionelle slanger.

Produkterne overholder fuldt ud internationale standarder, herunder GB/T 14525, ISO 10380 og EJMA. Takket være raffinerede fremstillingsprocesser og et omfattende kvalitetskontrolsystem opfylder vores produkter globale industrielle standarder og er velegnede til drift i de mest udfordrende miljøer.

Produktdesign og materialefordele

1. Indre Bølgelag

Konstrueret af korrugerede rør (materiale: rustfrit stål kvaliteter 304, 316 eller 316L) tilbyder dette lag fremragende korrosionsbestandighed og ydeevnestabilitet ved både høje og lave temperaturer, samtidig med at det sikrer uhindret flow af mediet uden risiko for tilstopning. Dens fleksible korrugerede struktur rummer forskydninger i forskellige planer (aksiale, laterale og vinklede), tilpasser sig rørledningsdeformationer uden at kompromittere transporteffektiviteten.

2. Trådfletningsforstærkningslag

Består af et beskyttende lag af enkelt eller dobbelt rustfrit ståltrådsfletning, som markant forbedrer slangens trykmodstand og strukturelle integritet. Den tætte fletning begrænser udvidelsen af ​​den indvendige slange under højt tryk, beskytter mod ydre mekanisk påvirkning og dæmper rørledningsvibrationer og forhindrer derved slangeskader og medielækage under længere tids drift.

Nøgle produktegenskaber og fordele

1. Enestående termisk modstand: Driftstemperaturområde fra -196°C til +600°C; i stand til pålideligt at transportere specialiserede medier (f.eks. kryogen LNG, højtemperaturdamp, varm olie) under ekstreme driftsforhold.

2. Højtrykssikkerhed og holdbarhed: Driftstrykområde på 6 til 250 bar med en 3:1 sprængningssikkerhedsfaktor; modstandsdygtig over for pludselige trykstød, hvilket eliminerer risikoen for rørledningsbrud.

3. Effektiv vibrationsdæmpning og udstyrsbeskyttelse: Absorberer kontinuerlige vibrationer fra pumper, kompressorer og andet udstyr; reducerer stress på rørsystemet; beskytter hjælpeudstyr og forlænger systemets samlede levetid.

4. Automatisk kompensation for termisk udvidelse og kontraktion: Kompenserer automatisk for forskydninger forårsaget af temperaturudsving, aflaster rørledningsspændinger og forhindrer revner eller fugelækage.

5. Korrosions- og ældningsbestandighed: Fremstillet af rustfrit stål med bejdsnings- og passiveringsbehandling; resistente over for syrer, baser og salte, hvilket gør produkterne velegnede til brug i de aggressive miljøer i den kemiske og farmaceutiske industri.

6. Installationsfleksibilitet og brugerdefineret bestilling: Understøtter forskellige industrielle tilslutningsmetoder (flanget, gevind, svejset, hurtigforbindelse); giver mulighed for tilpasning af slangelængde, antal flettelag og samlingsdesign for at opfylde specifikke projektkrav.

Strenge kvalitetskontrolsystem

1. Simuleret servicetilstandstest

Omfattende test (herunder intern trykeksponering, kontinuerlig vibrationssimulering, aksial forskydning, gentagen bøjning og termisk ekspansion/sammentrækningssimulering) replikerer den virkelige verden, langsigtede industrielle driftsforhold.

2. Nøglekontrolparametre

Professionelle ingeniører overvåger stabiliteten af ​​den korrugerede sektion, fletningens integritet, svejsekvalitet, tæthed og monteringspålidelighed på alle trin af produktionen og sikrer, at ingen defekte produkter når frem til kunden.

3. Specialiseret dynamisk præstationstest

Impulstest: Simulerer tryksvingninger og kombinerede mekaniske spændinger for at verificere strukturel stabilitet, udmattelsesstyrke og holdbarhed.

Test af fittingstyrke: Træk- og belastningstest af svejsninger og forbindelsessamlinger for at sikre sikker fastgørelse, tæthed og et højt niveau af strukturel sikkerhed.

Nøgle anvendelsesområder

1. Energisektoren: Elproduktionsudstyr, damptransportsystemer, LNG-udstyr og energiinfrastrukturprojekter.

2. Kemisk industri: Kemiske produktionsanlæg, transport af ætsende medier (syrer, baser) og kemiske anlægs rørsystemer.

3. HVAC-systemer: Opvarmnings-, ventilations- og airconditionudstyr; industrielle kedler; og bygningsventilations- og varmeanlæg.

4. Præcisionsfremstilling: Fødevareforarbejdning, farmaceutisk fremstilling og væsketransport i præcisionsudstyr.

5. Mekanisk udstyr: Pumpe- og kompressorforbindelser, hydrauliske systemer og industrielt udstyrsrør.

Eksempler på industriel anvendelse

Eksempel 1: Opgradering af kølesystemets rørledning på en halvlederfabrik

En stor fremstillingsfacilitet for halvlederwafer stod over for problemer med for tidligt slid og revner af standard PVC-køleslanger forårsaget af høje temperaturer og udstyrsvibrationer. Efter at have erstattet dem med JIDONGDA DN85 304 trådflettede metalslanger i rustfrit stål, kunne systemet optage termiske ekspansions-/kontraktionsforskydninger på ±30 mm; slangerne absorberede effektivt udstyrsvibrationer og løste fuldstændigt problemer relateret til vandlækage og materialenedbrydning. Udstyret fungerede uafbrudt i 27 måneder uden utætheder eller strukturelle skader, hvilket væsentligt forbedrede produktionsprocesstabiliteten.

Eksempel 2: Højtemperatur damptransportprojekt på et kemisk anlæg

Et kemisk anlæg i det sydøstlige Kina drev damprørledninger ved 280°C, der var genstand for hyppige termiske ekspansions- og kontraktionscyklusser. Traditionelle stive rør var tilbøjelige til spændingsrevner, mens standardslanger manglede tilstrækkelig modstand mod høje temperaturer og tryk. Projektet brugte specialfremstillede JIDONGDA dobbeltlags trådflettede metalslanger. Takket være deres høje varmebestandighed og evne til at kompensere for forskydning fungerede slangerne lækagefrit i et år, hvilket reducerede vedligeholdelsesfrekvensen væsentligt og sænkede driftsomkostningerne.

Tekniske specifikationer

Ofte stillede spørgsmål

Q1: Hvilke rustfri stålkvaliteter bruges til JIDONGDA metalslanger, og hvordan vælger jeg den rigtige?

A: Vi tilbyder tre standardmaterialer: 304, 316 og 316L. Grade 304 tilbyder en optimal balance mellem omkostninger og ydeevne, hvilket gør den velegnet til generelle industrielle applikationer (vand, gas); klasse 316 giver overlegen korrosionsbestandighed i sure og alkaliske miljøer, hvilket gør den ideel til den kemiske industri og marine applikationer; klasse 316L er et ultra-lavt kulstofmateriale designet til brug i meget aggressive miljøer og ved ekstremt høje temperaturer. Fremstilling ved brug af andre materialer er tilgængelig efter anmodning.

Q2: Kan JIDONGDA ståltrådsflettede metalslanger bruges til at transportere højtemperaturdamp over længere perioder?

A: Ja, det kan de. Dette produkt er optimeret til højtemperaturdrift og er velegnet til transport af damp og højtemperaturmedier inden for et temperaturområde på -196°C til +600°C. Den dobbeltlagede ståltrådsfletning sikrer stabilitet under højt tryk, mens præcisionssvejsning forhindrer damplækage; produktet er meget udbredt i industrielle kedler og kraftværksdampsystemer, hvilket sikrer pålidelig og holdbar ydeevne.

Q3: Tilbyder JIDONGDA specialfremstilling til metalslanger?

A: Ja, vi tilbyder et komplet udvalg af brugerdefinerede design- og fremstillingstjenester. Slangelængde, antal flettelag, endefittingstyper og produktdesign kan alle skræddersyes til specifikke rørlayouts samt tryk, temperatur og mediekrav. Ved at udnytte vores egne produktionsfaciliteter og et team af kvalificerede ingeniører leverer vi omfattende løsninger designet til at opfylde alle installations- og driftskrav til en lang række komplekse industrielle projekter.
