Artikeloversigt: A bølgemetal ekspansionsledgiver kontrolleret fleksibilitet til industrirør udsat for termisk ekspansion, vibrationer, tryksvingninger og mekaniske bevægelser. Ved at bruge en korrugeret rustfri stålbælgstruktur kan den kompensere for aksial, lateral og vinkelforskydning, samtidig med at den hjælper med at reducere svejsetræthed, flangelækage og spændingsrelateret deformation. Denne vejledning forklarer dets arbejdsprincip, nøglespecifikationer, materialevalg, applikationer, valgfaktorer og fordele for krævende rørledningssystemer.
Indholdsfortegnelse
- Hvad er en bølgemetal ekspansionsfuge?
- Hvordan fungerer det i industrielle rør?
- Hvad er de vigtigste tekniske specifikationer?
- Hvad er de vigtigste fordele?
- Hvor er det almindeligt brugt?
- Hvordan skal du vælge det rigtige produkt?
- Ofte stillede spørgsmål
- Afsluttende tanker
Hvad er en bølgemetal ekspansionsfuge?

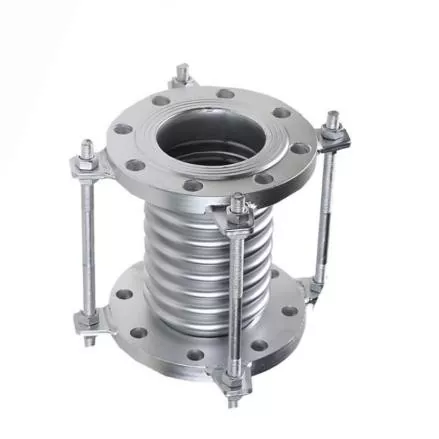

JIDONGDAleverer enKorrugeret metal ekspansionsleddesignet til at give industrirør kontrolleret fleksibilitet uden at ofre strukturel stabilitet. Dens korrugerede bælgekonstruktion tillader en rørledning at rumme bevægelser forårsaget af temperaturændringer, udstyrsvibrationer, tryksvingninger og mekanisk belastning.
I modsætning til en stiv rørsektion skaber en ekspansionsfuge et bevidst fleksibelt område i rørsystemet. Når en rørledning opvarmes eller afkøles, kan dens længde og position ændre sig. Hvis disse bevægelser begrænses, kan overdreven belastning samle sig omkring svejsninger, flanger, ventiler, pumper og tilsluttet udstyr. En korrekt konstrueret metalekspansionsled hjælper med at absorbere disse bevægelser, før de bliver til skadelige belastninger.
For købere, der vurderer industrielle metalekspansionsfuger, bør bælgmaterialet, bevægelseskrav, trykklassificering, temperaturområde, tilslutningsmetode og installationsmiljø alt sammen overvejes.
Hvordan fungerer det i industrielle rør?
Driftsprincippet er baseret på kontrolleret elastisk deformation af den korrugerede metalbælge. De mange viklinger tillader bælgen at bøje, når det tilsluttede rør bevæger sig, mens metalstrukturen fastholder trykgrænsen.
Termisk udvidelseskompensation
Højtemperaturrørledninger udvider sig, når procestemperaturerne stiger og trækker sig sammen, når de falder. I damp-, kedel-, kemikalie-, olie- og termiske væskesystemer kan gentagne temperaturcyklusser generere betydelige bevægelser. Den korrugerede bælge absorberer denne forskydning og reducerer den spænding, der overføres til stive rørsektioner.
Mekanisk og vibrationskompensation
Industrielt udstyr såsom pumper, kompressorer, ventilatorer, turbiner og roterende maskiner kan indføre vibrationer i tilsluttede rør. En passende designet ekspansionsfuge kan rumme kontrolleret bevægelse og hjælpe med at forhindre vibrationer i at blive overført direkte gennem stive rørforbindelser.
Multi-Directional Movement
Afhængigt af systemdesignet kan metalekspansionsled kompensere for tre store bevægelseskategorier:
- Aksial bevægelse:kompression eller forlængelse langs røraksen.
- Sidebevægelse:sidelæns forskydning af tilsluttede rørsektioner.
- Vinkelbevægelse:rotationsbevægelse mellem tilsluttede rørsektioner.
Hvad er de vigtigste tekniske specifikationer?
Valg af ekspansionsfuge bør begynde med de faktiske driftsforhold i stedet for blot at vælge en nominel rørstørrelse. JIDONGDAs produktinformation dækker rustfri stålbælge med forskellige materiale- og tilslutningskonfigurationer til industrielle applikationer.
| Parameter | Typisk specifikation | Tekniske overvejelser |
|---|---|---|
| Bælgekonstruktion | Bælge af korrugeret rustfrit stål | Giver kontrolleret fleksibilitet og bevægelseskompensation |
| Materiale | SS304 / SS316 / SS321 / tilpassede legeringer | Vælg i henhold til temperatur, korrosion og mediekompatibilitet |
| Arbejdstryk | PN10–PN40, afhængig af design | Skal matche de faktiske drifts- og trykforhold |
| Temperaturområde | -80°C til +600°C, afhængig af materiale | Materialekvalitet og design bestemmer anvendelige temperaturgrænser |
| Bevægelse | Aksial / lateral / kantet | Bevægelsestype og størrelse skal beregnes før valg |
| Størrelse | DN15-DN300 | Gevindversioner dækker generelt mindre diametre |
| Forbindelser | Gevind / flange / svejset | Vælg i henhold til rørlayout og installationskrav |
| Kompatible medier | Damp / varmt vand / olie / gas / kemiske væsker | Bekræft materialekompatibilitet med det faktiske medium |
Faktiske krav til tryk, temperatur, bevægelse, cyklusfrekvens og træthedskrav bør bekræftes for hvert projekt. Kundetilpassede designs kan overvejes, når standardkonfigurationer ikke opfylder installationsbetingelserne.
Hvad er de vigtigste fordele?
1. Pålidelig ydeevne ved forhøjede temperaturer
Metalbælge er særligt velegnede til applikationer, hvor temperaturer overstiger det praktiske driftsområde for mange konventionelle fleksible komponenter. Afhængigt af materialevalg og design kan rustfri stålkonstruktion understøtte krævende termiske miljøer.
2. Reduceret rørledningsspænding
Termisk bevægelse kan gradvist skabe for store belastninger på faste punkter og udstyrsforbindelser. Ved at introducere kontrolleret fleksibilitet hjælper ekspansionsleddet med at omfordele bevægelse og reducere stresskoncentration i kritiske områder.
3. Bedre modstand mod vibrationer
Hvor maskiner genererer kontinuerlige eller intermitterende vibrationer, kan en fleksibel metalforbindelse hjælpe med at isolere bevægelse mellem udstyr og rør. Dette kan bidrage til forbedret systemstabilitet, når samlingen er korrekt valgt og installeret.
4. Fleksible installationsmuligheder
Gevind-, flange- og svejsede konfigurationer gør det muligt at integrere ekspansionsfuger i forskellige rørledningsarkitekturer. Gevindprodukter med lille diameter kan være nyttige omkring kompakte udstyrstilslutninger, mens flange- og svejsede designs kan passe til større industrielle rørsystemer.
5. Langsigtet cyklisk ydeevne
Industrielle rør kan opleve tusindvis af opvarmnings- og afkølingscyklusser i løbet af deres levetid. Korrekt bælggeometri, materialevalg, formningskvalitet og bevægelseskontrol er derfor vigtige for at opnå pålidelig træthedsydelse.
Hvor er det almindeligt brugt?
En korrugeret metalekspansionsfuge er værdifuld, hvor stive rørføringer skal rumme termisk forskydning eller mekanisk bevægelse. Typiske anvendelsesområder omfatter:
- Petrokemiske rørledninger
- Elproduktionsanlæg
- Damp- og kedelanlæg
- Højtemperatur HVAC-systemer
- Industrielt ovnudstyr
- Olie- og gasbehandlingsanlæg
- Rørledninger til kemisk behandling
- Marinetekniske systemer
- Tilslutninger til mekanisk udstyr
- Højtemperatur væsketransportsystemer
For eksempel kan en damprørledning, der forbinder en kedel med downstream-udstyr, opleve betydelig termisk udvidelse under opstart. Uden tilstrækkelig bevægelseskompensation kan denne udvidelse give yderligere belastninger på rørstøtter og udstyrsdyser. En korrekt konstrueret bælgekspansionsled giver et udpeget område, hvor denne bevægelse kan forekomme.
Hvordan skal du vælge det rigtige produkt?
Produktvalg bør baseres på tekniske data frem for udseende eller nominel diameter alene. Før du anmoder om et tilbud, bør købere forberede følgende oplysninger:
- Nominel rørdiameter:Identificer den nødvendige DN-størrelse og tilslutningsdimensioner.
- Driftstemperatur:Angiv normal, minimum og maksimum temperaturer.
- Driftstryk:Inkluder normalt og maksimalt arbejdstryk.
- Bevægelseskrav:Definer forventet aksial, lateral eller vinkelbevægelse.
- Medier:Identificer, om systemet bærer damp, vand, olie, gas, kemikalier eller en anden væske.
- Materialekrav:Vælg SS304, SS316, SS321 eller en anden passende legering alt efter miljøet.
- Tilslutningsmetode:Bestem, om gevind-, flange- eller svejsede ender er påkrævet.
- Installationsbetingelser:Overvej tilgængelig plads, rørstøtter, guider, ankre og udstyrsforbindelser.
Det er også vigtigt at skelne en dilatationsfuge fra en almindelig fleksibel forbindelse. Ekspansionsfuger er designet omkring specifikke bevægelses- og udmattelseskrav, så bælggeometrien og systembegrænsningerne bør evalueres som en del af det komplette rørdesign.
Ofte stillede spørgsmål
Q1: Hvad er det primære formål med en bølgemetal ekspansionsfuge?
Dens primære formål er at kompensere for termisk ekspansion og kontrolleret mekanisk bevægelse i rørsystemer og samtidig reducere spændinger, der overføres til stive komponenter.
Q2: Kan metalekspansionsfuger bruges til damprørledninger?
Ja. Bælge i rustfrit stål anvendes almindeligvis i damp- og kedelrør, forudsat at det valgte materiale, trykklassificering, temperaturklassificering og bevægelseskapacitet matcher driftsbetingelserne.
Q3: Hvilke materialer bruges almindeligvis?
Almindelige muligheder inkluderer SS304, SS316 og SS321 rustfrit stål. Tilpassede legeringer kan også overvejes, når højere korrosionsbestandighed eller specialiserede driftsforhold kræver det.
Spørgsmål 4: Er gevind ekspansionsfuger egnet til små rørledninger?
Ja. Gevindkonfigurationer er særligt velegnede til rør med mindre diameter, udstyrstilslutninger og installationer, hvor pladsen er begrænset.
Q5: Hvad er forskellen mellem aksial, lateral og vinkelbevægelse?
Aksial bevægelse sker langs røraksen, sideværts bevægelse sker sideværts, og vinkelbevægelse involverer rotation mellem forbundne rørsektioner. Den nødvendige bevægelsestype skal identificeres, før du vælger en ekspansionsfuge.
Q6: Kan produktet tilpasses?
Ja. Afhængigt af projektets krav kan tilpasning involvere materialekvalitet, størrelse, trykklassificering, forbindelseskonfiguration og andre tekniske parametre.
Afsluttende tanker
En korrekt konstrueretKorrugeret metal ekspansionsledkan spille en vigtig rolle i at beskytte industrirør mod termisk ekspansion, vibrationer, mekanisk forskydning og akkumuleret stress. Med rustfri stålbælge, flere tilslutningsmuligheder og konfigurerbare tekniske parametre kan den tilpasses krævende applikationer på tværs af elproduktion, petrokemiske, kemiske processer, HVAC, marine og højtemperatur væskesystemer. JIDONGDA understøtter tilpassede metalekspansionsfugeløsninger baseret på projektspecifik størrelse, materiale, tryk, temperatur, bevægelse og tilslutningskrav. Hvis du vælger en ekspansionsfuge til en ny installation eller udskifter en eksisterende komponent,kontakt osfor at diskutere dine driftsforhold og anmode om en passende industriel løsning.
