Højtryks hydraulisk gummislange

Højtrykshydraulikgummislanger bruges til at overføre hydraulikolie i maskineri og hydrauliske systemer. De er designet med et indvendigt rør, forstærkningslag og ydre dæksel for at opfylde forskellige tryk- og driftskrav.

JIDONGDA tilbyder hydrauliske slanger til entreprenørudstyr, landbrugsmaskiner, mineudstyr og industrielle applikationer. Brugerdefinerede længder og slangesamlinger er tilgængelige i henhold til kundens specifikationer.

Hvad er en højtrykshydraulikslange?

En højtrykshydraulisk gummislange er en fleksibel trykrørledning, der bruges til at transportere hydraulikolie eller andre kompatible hydrauliske væsker i hydrauliske systemer. Det er typisk sammensat af et indre rør, forstærkningslag og ydre dæksel.

Det indre rør kommer i direkte kontakt med den transporterede væske, forstærkningslaget modstår hovedtrykbelastningen, og det ydre dæksel beskytter slangen mod eksterne miljøfaktorer og mekanisk skade.

I henhold til forskellige arbejdstryk, trykimpulskrav og driftsmiljøer kan højtrykshydrauliske gummislanger fremstilles med forskellige forstærkningsstrukturer.

Ståltrådsflettet hydraulikslange

Ståltrådsflettede hydraulikslanger er velegnede til hydrauliske systemer, der kræver fleksible forbindelser og tilsvarende trykydelse. I henhold til specifikke produktmodeller kan de opfylde forskellige trykklassificeringer og anvendelseskrav.

Ståltrådsspiralhydraulikslange

Ståltrådsspiralhydraulikslanger er designet til hydrauliske systemer, der kræver specifik arbejdstryk og trykimpulsydelse. Deres anvendelsesområde afhænger af slangemodellen, forstærkningsstrukturens design og relevante testresultater.

Trykkapaciteten af ​​højtrykshydrauliske gummislanger kan ikke kun bestemmes af udseende, diameter eller antallet af ståltrådslag. Det endelige valg bør baseres på den specifikke produktmodel, tekniske parametre, gældende standarder og testresultater.

Hydraulikvæske kompatibilitet

Hvorfor er hydraulisk væskekompatibilitet vigtig?

Hydrauliske systemer bruger normalt hydraulikolie, men forskelligt udstyr kan fungere med forskellige typer arbejdsvæsker.

Hvis hydraulikvæsken er uforenelig med slangens indre rørmateriale, kan det forårsage hævelse, hærdning, blødgøring, revnedannelse eller ydeevneforringelse, hvilket kan påvirke slangens levetid og driftssikkerhed.

Når du vælger en hydraulisk olieslange, skal følgende oplysninger bekræftes:

· Hydraulikvæsketype

· Flydende sammensætning

· Arbejdstemperatur

· Driftstryk

· Miljøforhold

Fælles udvalgsoplysninger omfatter mineralbaserede hydraulikolier, syntetiske hydrauliske væsker og andre specifikke hydrauliske medier.

Kompatibilitet med forskellige væsker skal bekræftes i henhold til den faktiske formulering, inderrørsmateriale og driftsbetingelser. Den samme hydraulikslange kan ikke antages at være egnet til alle hydraulikolier, syntetiske væsker eller vandbaserede væsker.

Hvis et hydraulisk system bruger specielle væsker, anbefales det at oplyse væskenavnet og de tekniske oplysninger, så slangens materialekompatibilitet kan bekræftes yderligere.

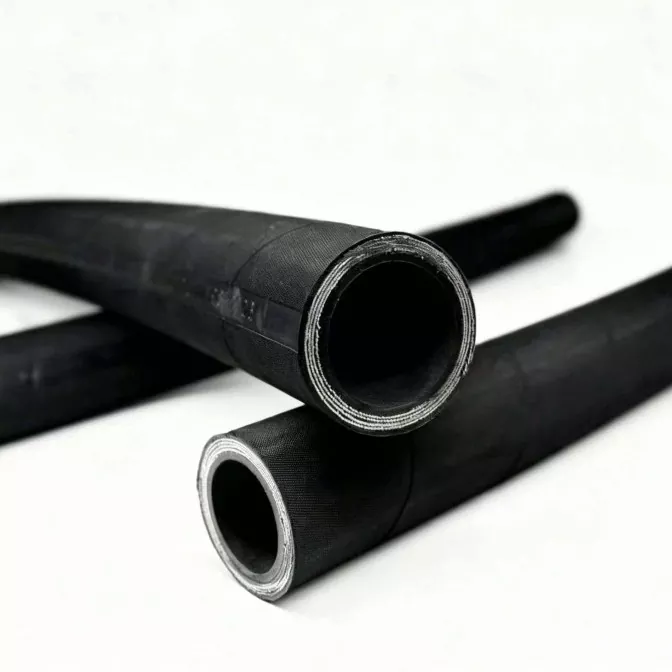

Slangekonstruktion

En typisk højtrykshydraulisk gummislange består normalt af følgende komponenter:

01｜Inderrør

Det indre rør er direkte i kontakt med hydraulikvæsken.

De vigtigste overvejelser omfatter:

· Oliemodstand

· Væskekompatibilitet

· Temperaturmodstand

· Fleksibilitet

Materialet og tykkelsen af ​​inderrøret skal vælges i henhold til den specifikke slangemodel og driftsbetingelser.

02｜ Forstærkningslag

Forstærkningslaget er en nøglestruktur, der bestemmer slangens trykevne.

I henhold til produktserier og trykkrav kan slangen anvende ståltrådsflettede eller ståltrådsspiralforstærkningsstrukturer.

Udvælgelsen bør overveje:

· Arbejdstryk

· Bræktryk

· Pressure Impulse Requirements

· Slangediameter

· Minimum bøjningsradius

· Installationsbetingelser

For hydrauliske systemer med hyppige trykændringer er det også nødvendigt at bekræfte, om slangen opfylder den nødvendige trykimpulsydelse.

03｜Yderdæksel

Det ydre dæksel giver udvendig beskyttelse af forstærkningsstrukturen.

Afhængigt af driftsmiljøet skal følgende faktorer muligvis tages i betragtning:

· Slidstyrke

· Vejrbestandighed

· Olie- og fedtbestandighed

· Ozonbestandighed

· Mekanisk beskyttelse

04｜Hydraulikfittings og slangesamling

Hydrauliske højtryksgummislanger kan udstyres med passende fittings i henhold til kravene til udstyrstilslutning for at danne en hydraulisk slangesamling.

Tilgængelige monteringsmuligheder omfatter:

· Lige fittings

· 45° Albuefittings

· 90° Albuefittings

· Metriske gevindfittings

· BSP gevindfittings

· JIC Fittings

· ORFS-fittings

· Flangefittings

Den specifikke monteringstype, gevindspecifikation, tætningsmetode og krympeparametre skal bekræftes i henhold til udstyrsgrænseflader og produktkrav.

Slangen, fittings og krympeparametre bør betragtes som et matchet montagesystem. Forskellige specifikationer af komponenter bør ikke blandes tilfældigt.

Tekniske specifikationer

Arbejdstryk og temperatur

Arbejdstryk, sprængtryk og arbejdstemperatur er forskellige tekniske parametre og kan ikke erstatte hinanden.

Det tilladte arbejdstryk for en slange påvirkes af faktorer, herunder indvendig diameter, forstærkningsstruktur, produktmodel, temperatur og driftsforhold. Når temperaturen stiger, skal det tilladte arbejdstryk for nogle slanger muligvis justeres i overensstemmelse hermed.

For hydrauliske systemer med kontinuerlige eller hyppige trykimpulser er det også nødvendigt at bekræfte, om trykimpulsydelsen opfylder udstyrskravene.

Derfor bør købere vælge den passende slangemodel i henhold til den faktiske anvendelse og bekræfte den endelige ydeevne baseret på produkttekniske data og faktiske testresultater.

Typiske applikationer

Entreprenørmaskiner — Gravemaskiner, læssemaskiner, kraner og andet hydraulisk udstyr.

Landbrugsmaskiner — Traktorer, mejetærskere og landbrugsudstyr.

Industrielt udstyr — Hydrauliske presser, kraftenheder og industrimaskiner.

Mineudstyr — Hydrauliske systemer, der fungerer i krævende industrielle miljøer.

Materialehåndteringsudstyr — Gaffeltrucks, løfteudstyr og andre hydrauliske applikationer.

Slangen skal vælges efter udstyrets driftsforhold.

Virksomhedscertificeringer og dokumenter

Certificering af kvalitetsstyringssystem

Certificering af miljøledelsessystem

Højtrykshydraulikslange-patentcertifikat

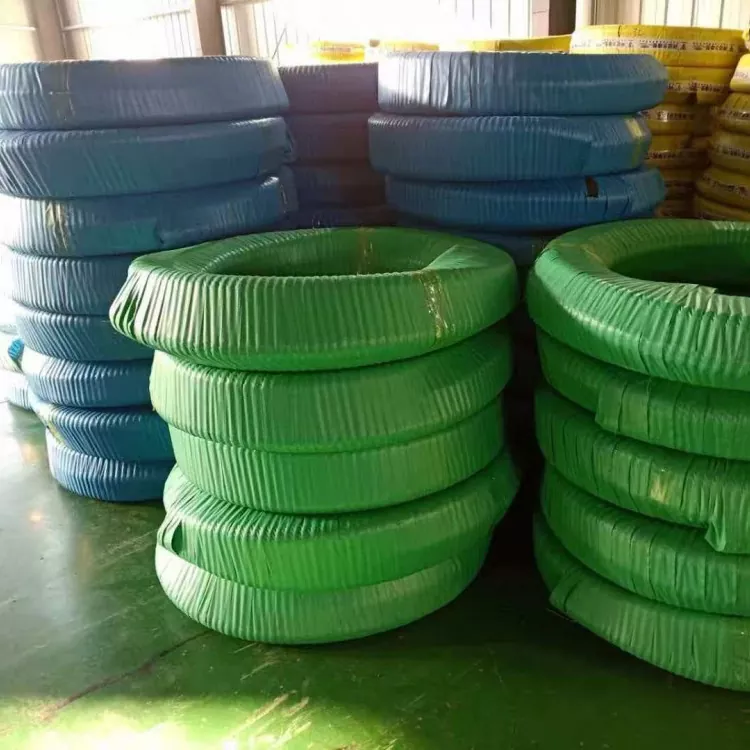

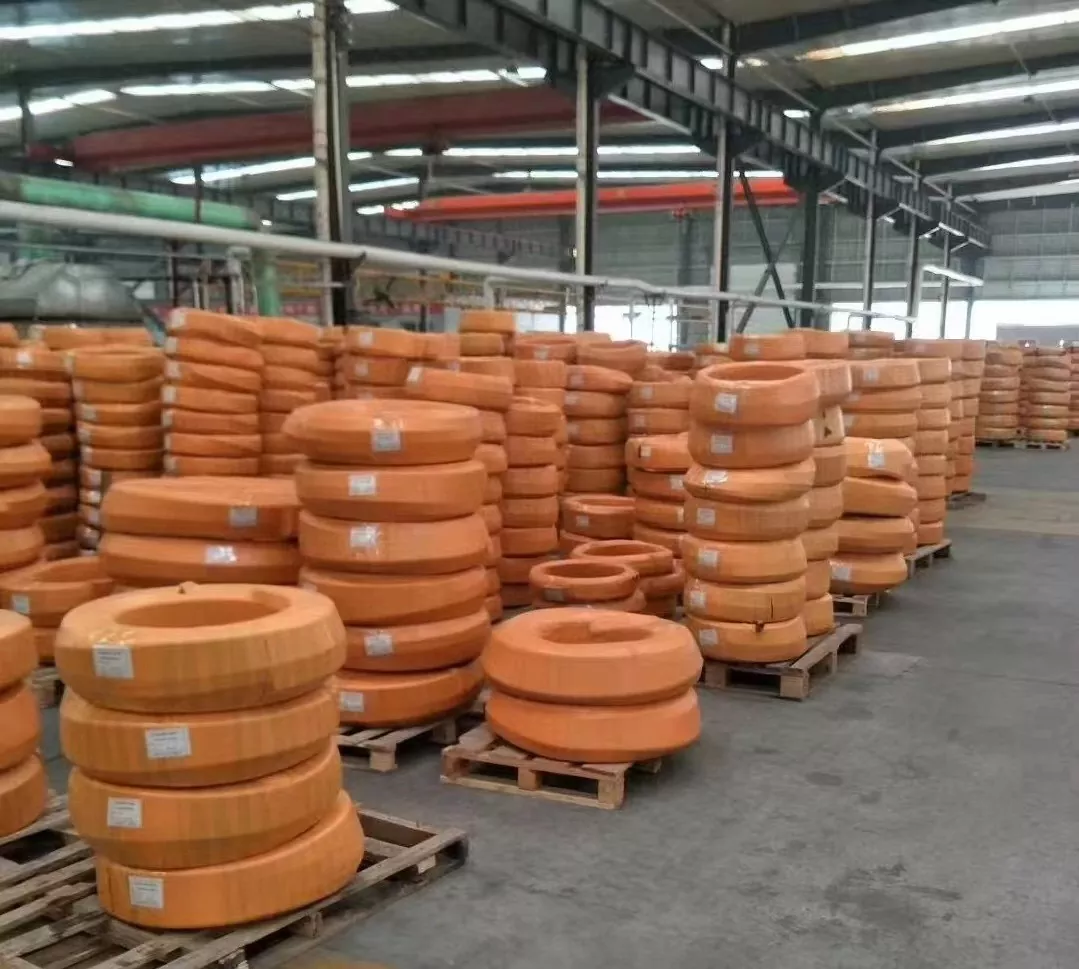

Fabriks- og produktionskapacitet

Hvorfor vælge JIDONGDA  slanger?

JIDONGDA  leverer hydraulikslanger til forskellige industrielle applikationer og kan koordinere produktindkøb i henhold til kundernes krav.

· Ståltrådsflettet og spiralslange muligheder

· Tilpassede størrelser og længder

· Hydrauliske fittings og slangesamlinger

· OEM og ikke-standardspecifikationer

· Produktmatchning baseret på tegninger eller prøver

· Fleksible forsyningsløsninger til forskellige projekter

Installation & Vedligeholdelse

· Vælg den korrekte trykklassificering til dit hydrauliske system.

· Bekræft kompatibiliteten mellem hydraulikvæsken og slangematerialet.

· Undgå overdreven bøjning, vridning og udvendig slid.

· Brug kompatible fittings og de korrekte krympespecifikationer.

· Inspicér regelmæssigt for revner, buler, utætheder og beskadigede fittings.

Stop med at bruge en beskadiget slange og følg udstyrsproducentens sikkerhedsprocedurer før inspektion eller udskiftning.

FAQ

Q1. Hvad bruges en højtrykshydraulikslange til?

Højtrykshydraulikslanger bruges til at overføre hydraulikolie eller kompatible hydraulikvæsker i hydrauliske systemer, herunder entreprenørmaskiner, industrielt udstyr, landbrugsmaskiner og andre hydrauliske applikationer.

Q2. Hvad er forskellen mellem flettede og spiralhydraulikslanger?

Ståltrådsflettet og ståltrådsspiralslanger bruger forskellige forstærkningsstrukturer. Deres trykklassificeringer, fleksibilitet og trykimpulsydelse afhænger af det specifikke produktdesign og gældende specifikationer.

Q3. Hvilket arbejdstryk kan din hydraulikslange modstå?

Det tilladte arbejdstryk afhænger af slangeserien, indvendig diameter, forstærkningsstruktur og driftsbetingelser. Angiv venligst dit nødvendige tryk og slangestørrelse til modelvalg.

Q4. Kan du levere hydraulikslanger med fittings?

Ja. Hydraulikslangesamlinger kan leveres i henhold til kompatible slange- og fittingspecifikationer, afhængigt af produkttilgængelighed og tilpasningskrav.

Q5. Hvilke hydraulikvæsker er kompatible med dine slanger?

Kompatibilitet afhænger af hydraulikvæsketypen, indvendigt rørmateriale, temperatur og driftsbetingelser. Angiv venligst væskenavnet og relevante tekniske oplysninger til bekræftelse.

Q6. Kan du tilpasse slangelængden og fittings?

Ja. Brugerdefinerede længder og kompatible beslag kan evalueres i henhold til kundetegninger, prøver eller tekniske specifikationer.

Q7. Leverer du OEM hydraulikslangeforsyning?

Ja. OEM-forsyning og tilpassede produktløsninger er tilgængelige i henhold til de bekræftede produktspecifikationer og ordrekrav.

Q8. Hvilke oplysninger kræves for et tilbud på hydraulikslange?

Vi anbefaler at give:

Indvendig diameter + Arbejdstryk + Hydraulikvæske + Temperatur + Længde + Monteringstype + Antal

Q9. Hvordan vælger jeg den rigtige leverandør af højtrykshydraulikslange?

Vælg en leverandør, der kan hjælpe med at verificere trykklassificeringer, væskekompatibilitet, forstærkningsstruktur, monteringsspecifikationer og produktdokumentation. Det endelige valg bør baseres på de faktiske driftsforhold og bekræftede produktspecifikationer.

Q10. Hvilke standarder er tilgængelige for dine hydraulikslanger?

Hydraulikslanger kan designes eller leveres i henhold til gældende SAE- eller EN-standarder, afhængigt af den aktuelle produktserie. Angiv venligst den påkrævede standard, så produktets overensstemmelse kan bekræftes.
