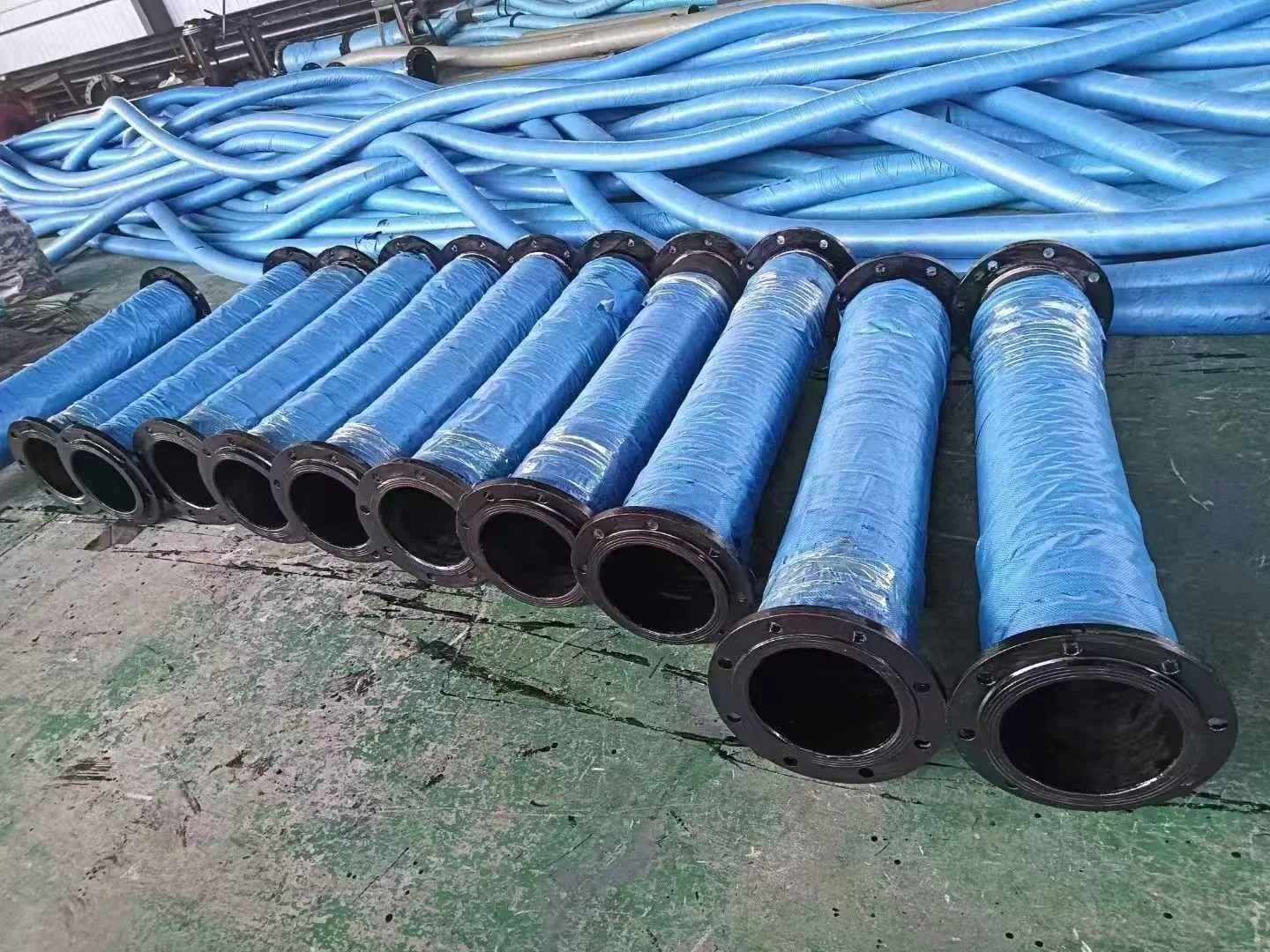

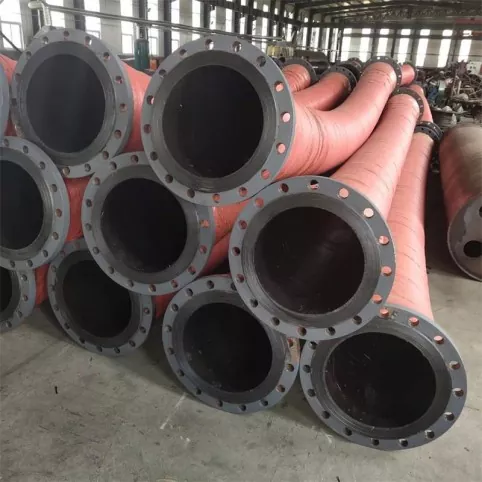

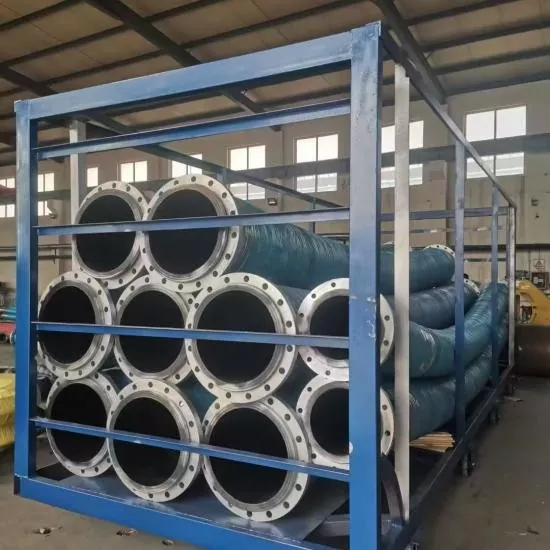

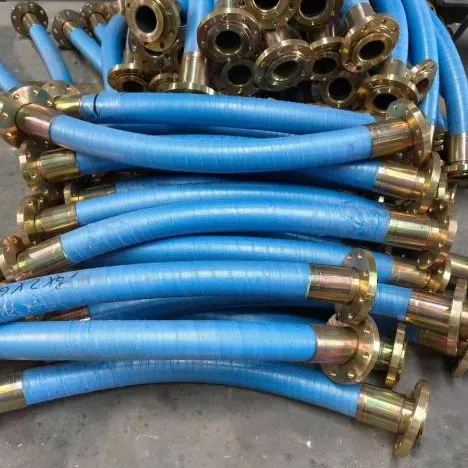

Stor diameter suge- og afgangsflange af gummislange

Suge- og udledningsflangeslange med stor diameter er en type industrislange, der bruges til fleksibel transport af medier med stort flow. Det løser hovedsageligt tilpasningen af ​​forbindelse, forskydning og suge-/udledningstilstand mellem faste rørledninger og pumper, udstyr eller bevægelige rørledningssystemer.

Ifølge den eksisterende produktinformation bruges denne serie hovedsageligt til transport af vand, havvand, gylle, mineralsk gylle, sand, grus, tailings og nogle industrielle væsker.

JIDONGDA Hose kan konfigurere produkter i henhold til kundernes specifikationer, tekniske parametre, tegninger eller faktiske driftsforhold.

Under køb anbefales det at bekræfte indvendig diameter, længde, arbejdstryk, vakuumtryk, medium, temperatur og flangestandard for at sikre, at slangestrukturen matcher det faktiske rørledningssystem.

Sammenlignet med almindelige slanger, der hovedsageligt anvendes til overtrykstransport, tilføjer dette produkt en spiralstålstøttemulighed i strukturen, som kan give støtte til suge- og vakuumapplikationer.

Flerlags stof-/snorstofforstærkningslaget bruges til at modstå arbejdstryk, mens det indre gummi og det ydre gummi vælges efter medium, temperatur og driftsmiljø.

Arbejdsprincip og strukturel kombination

Den store gummislange med suge- og udledningsflange opnår medietransport gennem kombinationen af:

Indvendigt gummilag + forstærkningslag + Spiral ståltrådsramme (i henhold til modelkonfiguration) + ydre gummilag + endeflanger

Under udledningsdrift understøttes det indre tryk hovedsageligt af forstærkningslaget.

Under suge- eller vakuumdrift giver det spiralformede ståltrådsstel periferiel støtte, hvilket hjælper med at reducere risikoen for, at slangen bliver flad og kollapser.

Endeflangerne bruges til boltede forbindelser med pumper, ventiler, rørledninger og andet udstyr.

Flangespecifikationer kan bekræftes i henhold til rørledningsstandarder på stedet eller kundetegninger, hvilket reducerer installationsproblemer forårsaget af uoverensstemmende tilslutningsdimensioner.

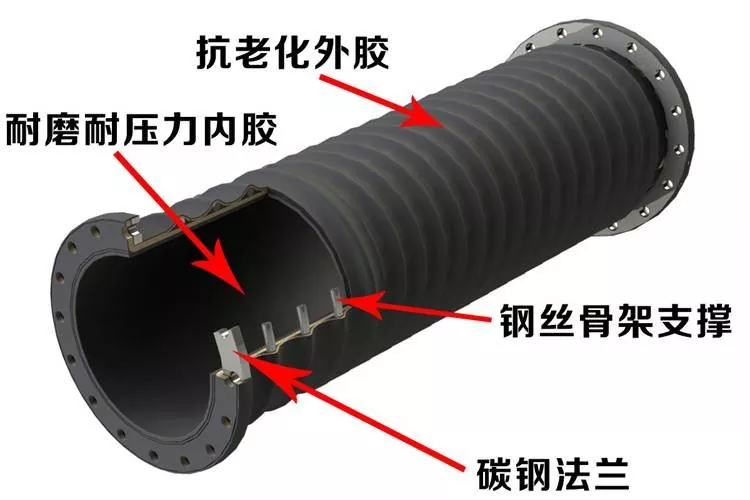

Illustration af produktstruktur

Struktur: Slidbestandigt indre gummi, forstærkningslag, spiral ståltrådsramme, ydre gummi og kulstofstålflange

Beskrivelse af hovedstruktur

• Indvendigt gummilag:
Kontakter direkte transportmediet. Egnede gummimaterialer kan vælges efter medier som vand, gylle, mineralsk gylle, sand og grus samt faktiske driftsforhold.

• Forstærket stoflag:
Bruger flerlags ledningsstof/stofforstærkningsstruktur til at modstå hovedtrykbelastningen.

• Spiral ståltrådsramme:
Anvendes til strukturelle løsninger, der kræver sug eller vakuumtransport, hvilket giver støtte til slangekroppen.

• Ydre gummilag:
Giver ekstern beskyttelse og kan vælges efter ældningsmodstand, slidstyrke og udendørs driftsforhold.

• Endeflange:
Kan udstyres med flanger af kulstofstål eller rustfrit stål og matches efter kundestandarder, dimensioner eller tegninger.

Vigtige fordele

Transport med stor diameter:
Tilgængelig i forskellige specifikationer med stor diameter, velegnet til transport af medier med stort flow. Det faktiske tilgængelige diameterområde skal bekræftes i henhold til tekniske krav.

Suge- og afgangstilpasningsevne:
I henhold til den strukturelle konfiguration kan den bruges til mediesugning, udledning eller kombineret suge- og udledningstransport.

Praktisk flangeforbindelse:
Flenger kan konfigureres i henhold til gængse standarder som GB, DIN, ANSI, JIS, ASME og kundetegninger.

Valgfri slidbestandige løsninger:
Til slibende medier såsom gylle, mineralsk gylle, sand og grus kan egnede indvendige gummi- og forstærkningsstrukturer vælges efter slidforholdene.

Fleksibel forbindelse:
Gummislanger giver en vis bøjnings- og forskydningstilpasning, velegnet til udstyrsvibrationer, rørledningsforskydning og installationsafvigelser.

Tilpasset efter arbejdsforhold:
OEM og ikke-standard tilpasning er tilgængelig baseret på diameter, længde, tryk, vakuumtryk, temperatur, gummimateriale, flangespecifikationer og farve.

Tekniske specifikationer

Følgende parametre er samlet ud fra den eksisterende produktinformation. Da forskellige diametre, strukturer, længder og driftsbetingelser kan påvirke den endelige ydeevne, skal de bekræftede tekniske parametre/tegninger være gældende ved formelt indkøb.

Specifikationsbekræftelse Bemærk:
Den originale produktinformation indeholder to forskellige diameterområdebeskrivelser: "DN100–DN1000" og "DN100–DN2000", mens den aktuelle parametertabel viser op til DN500. For at undgå inkonsistente oplysninger på hjemmesiden anbefales det at bekræfte det endelige forsyningsområde med stor diameter i henhold til faktiske produktions- og forsyningskapaciteter før udgivelse.

Applikationsscenarier

Minedrift

Anvendes til transport af mineralsk gylle, tailings og gylle indeholdende partikler.

For stærkt slibende medier skal det indre gummimateriale og forstærkningsstrukturen vælges i henhold til partikelstørrelse, koncentration, strømningshastighed og tryk.

Uddybning

Velegnet til uddybningsfartøjer, gyllepumper, mudderudledningsrørledninger og nogle undervandstransportsystemer.

Kan anvendes til opsugning og udledning af gylle, slam, sand og andre materialer.

Havne og terminaler

Anvendes i væske- eller materialetransportsystemer, der kræver kapacitet med stor diameter og fleksible forbindelser.

Flangespecifikationer kan konfigureres i henhold til tilslutningskrav på stedet.

Sand & Grus

Velegnet til transport af sand, grus, vand-sandblandinger, mørtel og andre partikelholdige materialer.

Slidbestandige strukturer kan vælges i henhold til faktiske slidforhold.

Stål industri

Kan bruges til industrielt vand, gylle, mineralsk gylle og noget industriel medietransport.

Også velegnet til fleksible rørledningsforbindelser mellem udstyr i stor skala.

Byggeri & Teknik

I henhold til trykniveau, medium og strukturel konfiguration kan det anvendes i byggeudstyr og ingeniørprojekter til væske- eller materialetransport.

Industriel materialeoverførsel

Velegnet til industrielle transportsystemer såsom energi, vandbehandling og ingeniørudstyr.

Skræddersyede løsninger er tilgængelige i henhold til medier og faktiske driftsforhold.

Valgvejledning og købsbekræftelse

Ved køb af gummislange med suge- og afgangsflange med stor diameter, anbefales det ikke kun at give et tilbud baseret på indvendig diameter.

For suge- og afgangsslanger vil vakuumtryk, medium slid, temperatur og flangeforbindelseskrav påvirke den endelige strukturkonfiguration og serviceydelse.

• Bekræft først transportmediet:
Vand, havvand, gylle, mineralsk gylle, tailings, sand, grus eller andre industrielle medier.

• Bekræft arbejdsbetingelserne:
Flowhastighed, arbejdstryk, arbejdsvakuumtryk, medium temperatur, medium koncentration og partikelstørrelse.

• Bekræft installationskrav:
Indvendig diameter, længde, bøjnings-/forskydningskrav, flangestandard, flangedimensioner og tætningsfladetype.

• Til anvendelser med høj slid, såsom mineralsk gylle, tailings og sand/grus:
Den slidbestandige indvendige gummiopløsning skal bekræftes.

• Til suge- eller vakuumtransportapplikationer:
Vakuumtrykniveauet skal specificeres, og det skal bekræftes, om der kræves et ståltrådsspiralstel.

• For ikke-standardprojekter:
Det anbefales at levere tegninger, gamle slangeprøver eller faktiske tilslutningsmål til teknisk bekræftelse.

Driftsforholdsregler

· Arbejdstrykket, vakuumtrykket og temperaturen må ikke overstige det tilladte område for den bekræftede slangemodel. De specifikke begrænsninger skal være underlagt de tekniske bekræftelsesdokumenter for produktet.

· Når der transporteres slibende medier såsom sand og mineralopslæmning, skal den passende indvendige gummistruktur vælges i henhold til de faktiske slidforhold, og slangelegemet bør inspiceres regelmæssigt.

· Inden flangeinstallation skal du kontrollere flangestandarden, bolthulsafstanden, tætningsfladen og boltforbindelsesdimensionerne for at undgå tvungen justering under installationen.

· For sugeapplikationer skal vakuumkravet og spiralstålforstærkningskonfigurationen bekræftes. Hvis der opstår unormal slangefladning, sammenbrud eller deformation, skal du stoppe med at bruge slangen og kontrollere driftsbetingelserne.

· Undgå unødig stød, klemning eller træk på flangeenderne under installation og transport for at reducere skader på forbindelsesdelene og slangelegemet.

· For specielle kemiske medier, højtemperaturmedier eller ikke-standardiserede driftsforhold skal du angive oplysninger såsom mediets sammensætning og temperatur før køb. Teknisk personale skal bekræfte materialekompatibilitet.

Vedligeholdelse og Service Life Management

Den faktiske levetid for gummislanger med stor diameter er relateret til transportmediet, tryk, vakuumtryk, temperatur, bøjning, installationstilstand og brugshyppighed.

Derfor bør vedligeholdelse fokusere på:

Regelmæssig inspektion + Optegnelser om driftstilstand + Rettidig håndtering af unormale forhold

· Kontrollér jævnligt, om det ydre gummilag har revner, unormalt slid, buler eller andre synlige skader.

· Kontroller, om flangeforbindelsesområdet har løshed, lækage eller unormal deformation.

· Kontroller slangens tilstand under suge- og afgangsoperationer, og vær opmærksom på unormal udfladning, sammenbrud eller deformation.

· For slibende medier såsom mineralsk gylle og sand/grus, noter slidforhold i henhold til faktisk brug som reference for fremtidig valgoptimering.

· Når slangen er ude af drift, skal du undgå langvarig kompression af skarpe genstande. Under håndtering og opbevaring skal du minimere unødvendig bøjning og stød.

· Hvis der opstår unormalt tryk, tydelig lækage, strukturel skade eller unormal forbindelse, skal du stoppe med at bruge slangen og udføre teknisk inspektion.

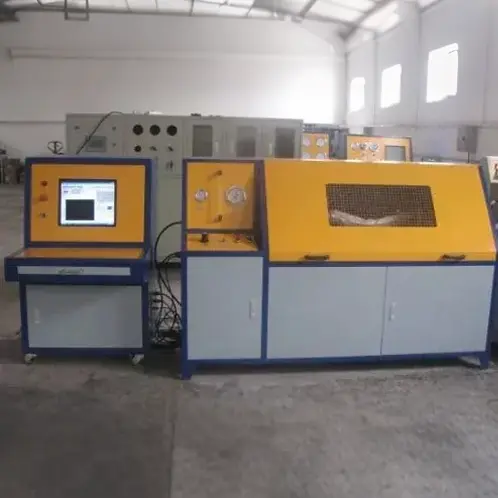

Kvalitetskontrol og levering

I henhold til den eksisterende produktinformation kan færdige produkter inspiceres i henhold til produktspecifikationer og kundekrav, herunder:

· Udseende

· Indre diameter

· Udvendig diameter

· Længde

· Flangedimensioner

· Tryk

· Vakuum/Negativt tryk

· Hårdhed

· Gummi ydeevne

Hvis kunder har særlige testkrav, skal inspektionsartiklerne og acceptstandarderne bekræftes før bestilling.

For kundetilpassede produkter kan specifikationer, flangekrav, trykniveau, vakuumtryk, transportmedium og leveringskrav bekræftes i den tekniske bekræftelsesfase.

FAQ

1. Hvilke specifikationer er tilgængelige for suge- og afgangsgummislange med stor diameter?

De aktuelle parameteroplysninger viser almindelige indvendige diametre inklusive DN100, DN150, DN200, DN250, DN300, DN400 og DN500 mm. Større størrelser kan bekræftes teknisk i henhold til projektets krav.

2. Kan der monteres flanger på slangen?

Ja. Produktet bruger flangeforbindelser og kan udstyres i henhold til GB, DIN, ANSI, JIS, ASME standarder eller kundetegninger.

3. Kan det bruges til transport af mineralsk gylle og tailings?

Ja. I henhold til gyllekoncentration, partikelstørrelse, strømningshastighed, tryk og temperatur kan egnede slidbestandige strukturer vælges. Den endelige løsning skal bekræftes i henhold til de faktiske driftsforhold.

4. Kan det bruges til uddybningsprojekter?

Ja. Slangen kan vælges i henhold til medium, tryk, vakuumkrav og installationsmetode for uddybningssystemet.

5. Kan det tilpasses efter tegninger?

Ja. Kunder kan levere tegninger, prøver eller detaljerede tekniske parametre til bekræftelse af slangelegemet og flangestrukturen.

6. Hvad er MOQ?

MOQ afhænger af produkttype, specifikation, længde og tilpasningskrav.

Standardprodukter kan understøtte køb i små partier. Den specifikke mængde skal bekræftes under tilbuddet.

7. Kan der leveres prøver?

Nogle standardprodukter kan give prøver eller prøveunderstøttelse. Prøveomkostninger og transportomkostninger skal bekræftes i henhold til den specifikke produkt- og ordresituation.

8. Hvad er leveringstiden?

Standardprodukter kræver normalt 7-20 arbejdsdage.

For kundetilpassede produkter, slanger med stor diameter og specielle specifikationer skal leveringstiden bekræftes i henhold til struktur, mængde og produktionskrav.

En klar leveringsplan vil blive givet før bestilling.

9. Hvordan garanteres kvaliteten for bulkordrer?

Kvalitetsinspektioner kan udføres i henhold til produktspecifikationer og kundekrav, herunder udseende, dimensioner, flange-, tryk- og vakuumtest.

Særlige inspektionsartikler skal bekræftes før køb.
