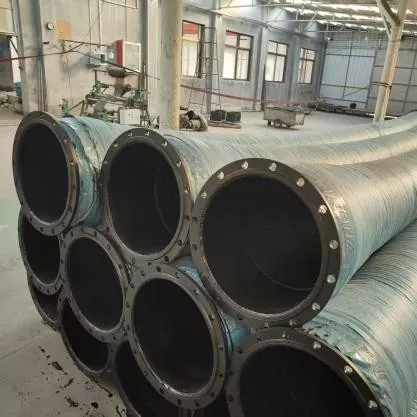

Ståltråd Spiralforstærket gummislange med stor diameter

JIDONGDA ståltrådsspiralforstærkede gummislange med stor diameter er designet til tunge applikationer karakteriseret ved højt tryk, høje flowhastigheder og betydelige stødbelastninger. Dens konstruktion har en flerlags forstærkningsstruktur lavet af højstyrkeståltråd kombineret med højtydende kompositgummi; alle komponenter er dannet gennem en enkelt højtemperatur vulkaniseringsproces. Dette sikrer stabil og holdbar ydeevne i krævende miljøer, såsom miner, kystområder og udendørs byggepladser.

Ståltrådsspiralforstærket gummislange med stor diameter kombinerer fremragende fleksibilitet med høj bæreevne. Det absorberer udstyrsvibrationer, kompenserer for installationsforskydninger og termisk udvidelse eller sammentrækning og modstår konstante interne trykstød såvel som eksterne påvirkninger. Sammenlignet med standard stofforstærkede gummislanger tilbyder dette produkt betydelige fordele: modstand mod vakuumkollaps, dimensionsstabilitet (modstand mod strækning) og høj slidstyrke. Dette gør det til en kritisk komponent i store industrielle rørledninger designet til transport af gylle og bulkmaterialer over lange afstande.

Flerlagsstruktur og vigtige fordele

1. Slidbestandigt indre arbejdslag

Lavet af en blanding af meget slidstærkt naturligt og syntetisk gummi, det glatte indre lag minimerer strømningsmodstanden. Det modstår erosion og slid fra sand- og gruspartikler, hvilket bremser sliddet på den indvendige væg, når det kommer i kontakt med materialer som mineralmalm, havslam og askeaflejringer.

2. Spiral ståltrådsforstærkningslag

Flere strenge af højstyrketråd er spiralviklet i en fast vinkel, der danner den primære bærende ramme, der udfører fire nøglefunktioner:

- Øger det nominelle tryk

- Sikrer høj modstand mod undertryk, hvilket forhindrer kollaps under sugeoperationer

- Begrænser radial udvidelse af slangelegemet under tryk

- Forbedrer den generelle strukturelle stabilitet og slagfasthed

3. Mellembufferlag

Et elastisk gummilag placeret mellem forstærkningslaget og det ydre gummidæksel; det fjerner virkningen af ​​øjeblikkelige trykstød, reducerer risikoen for lagadskillelse og forbedrer udmattelsesmodstanden betydeligt under langvarig cyklisk væskepumpning.

4. Vejrbestandigt ydre beskyttende lag

Et modificeret, ældningsbestandigt ydre gummidæksel designet til at modstå forskellige eksterne faktorer: UV-nedbrydning fra miljøeksponering, ozonrevner i industrizoner, salttågekorrosion i kystområder og mekanisk slid under løft og installation.

Nøgle anvendelsesområder

1. Mineindustriens transportsystemer: transport af mineralsk gylle, tailings, kulgylle og forarbejdningsmaterialer; velegnet til pumpning af slam med højt sandindhold og vakuumoperationer.

2. Havneuddybning og landindvinding: bruges sammen med mudderrørledninger til at transportere havsand, flodslam og fyldmaterialer; flydende rørledningskonfigurationer til rådighed for offshore-operationer.

3. Olie- og gasindustrien: transport af boremudder, industrielle cirkulerende væsker og relaterede materialer.

4. Teknisk maskineri og pumpestationer: rørledningsforbindelser til store opmudringsfartøjer, industrielle vandpumper og tungt udstyr; vibrationsdæmpning under drift.

5. Energi- og miljøsektorer: gyllecirkulation til afsvovling af kraftværker, transport af ovnaske/slagge og rørledninger til behandling af industriaffald.

6. Metallurgisk industri: kontinuerlig transport af stærkt slibende mineralpulvere og granulære smeltemedier.

Nøgle produktfunktioner

1. Flerlags spiral ståltrådskonstruktion giver overlegen modstand mod tryk og stød.

2. Fremragende negativ trykmodstand; velegnet til både suge- og udledningsapplikationer, hvilket forhindrer slangekollaps under vakuum.

3. Mulighed for produktion med stor diameter; lav væskemodstand sikrer højere transporteffektivitet.

4. Høj fleksibilitet og kompensationsmuligheder; absorberer udstyrsvibrationer og eliminerer stresskoncentrationer i rørsystemet.

5. Integreret slid- og vejrbestandighed; sikrer pålidelig levetid i barske miljøer som miner og offshore platforme.

6. Lave vedligeholdelsesomkostninger; nem installation, fjernelse og udskiftning af montering på stedet minimerer nedetid for udstyr.

Brugerdefinerede konfigurationsmuligheder

1. Forstærket polyurethan (PU) indvendig foring.

2. Specialiseret ultra-slidfast design til pumpning af mineralsk gylle.

3. Varmebestandig version (til kontinuerlig drift ved temperaturer over 120°C).

4. Oliebestandig gummiblanding.

5. Antistatisk og eksplosionssikkert design.

6. Integreret opdriftssystem (flydende slanger).

7. ANSI, DIN, JIS eller BS standard flanger.

8. Universal lynkoblinger.

Konkurrencemæssige fordele

✔ Robust konstruktion med flerlags forstærkning med en højstyrke ståltrådsspiral

✔ Fremragende modstandsdygtighed over for både positivt tryk og vakuum

✔ Velegnet til brug i forskellige og krævende industrielle transportapplikationer

✔ Evne til at fremstille specialfremstillede produkter med stor diameter til ekstreme driftsforhold

✔ Omfattende OEM- og ODM-produktionstjenester

✔ Stor erfaring med at levere udstyr til indenlandske og internationale ingeniørprojekter

Eksempel på implementering af et ingeniørprojekt

Eksempel 1: Landindvindingsprojekt ved en søhavn (Sydøstasien)

Projektkrav: En 12 km lang havrørledning var påkrævet til landindvinding, designet til kontinuerlig transport af havsand blandet med knust skal og grus. Flydende suge- og afgangsslanger med stor diameter skulle modstå udsættelse for saltspray og fungere under sugeforhold (negativt tryk).

JIDONGDA Løsning: DN600 ståltrådsforstærkede flydende gummislanger med et yderst korrosionsbestandigt ydre gummilag (marin kvalitet) og DIN-standard flanger.

Driftsresultater: 24 måneders kontinuerlig drift uden slangedeformation (udfladning) og ingen revner i det ydre gummilag på grund af eksponering for salttåge. Udskiftningsfrekvensen blev reduceret med 70 % sammenlignet med konventionelle uddybningsslanger. Produkterne bestod med succes uafhængige kvalitetsinspektioner for marinetekniske applikationer og er blevet entreprenørens foretrukne valg.

FAQ

Spørgsmål 1: Hvad er den maksimale negative trykvurdering for JIDONGDAs ståltrådsspiralforstærkede gummislange med stor diameter? Er de velegnede til langdistancesugeoperationer ved uddybning?

A: Standardmodeller modstår undertryk på -0,09 MPa uden deformation, mens specialfremstillede modeller med forstærkede spiralstrukturer kan fungere under dybe vakuumforhold på op til -0,098 MPa. De er fuldt egnede til suge- og udledningsoperationer, herunder langdistanceuddybning og transport af mineaffald. Yderligere opdriftselementer kan installeres til langdistance søtransport.

Spørgsmål 2: Hvilke muligheder er tilgængelige for håndtering af højtemperatur-, olieholdige eller brændbare/eksplosive medier?

A: Der tilbydes tre typer specialiserede løsninger: højtemperaturbestandige designs (til kontinuerlig drift over 120°C); produkter fremstillet af oliebestandigt kompositgummi baseret på nitrilgummi (NBR) til transport af råolie, hydrauliske olier eller organiske opløsningsmidler; og antistatiske, eksplosionssikre designs konstrueret til at sprede statisk elektricitet genereret af mediefriktion (velegnet til håndtering af brændbare olieprodukter). Testrapporter, der dækker materialeegenskaber og ydeevneegenskaber, leveres for alle specialiserede produkter.

Q3: Hvilke internationale standarder for koblinger er produkterne kompatible med? Kan JIDONGDA-fabrikken levere færdigmonterede enheder?

A: Slangerne er kompatible med fire store flangestandarder (ANSI, DIN, JIS, BS) samt forskellige typer lynkoblinger. Vi tilbyder en omfattende løsning, der inkluderer skæring, flangepresning, monolitisk vulkaniseringssamling og hydrostatisk testning; de færdige produkter – komplet med fittings – leveres direkte til byggepladsen, hvilket eliminerer behovet for yderligere forarbejdning hos kunden og reducerer risikoen for utætheder ved eksterne tilslutningspunkter.
